美卓奥图泰新型Tri-Nut螺母:使颚破衬板安装更加安全和简便

2020-10-15来源:环球破碎机网

   安装破碎机颚板衬板不是一件容易的任务。为了保证锤头螺栓安装牢固,通常需要使用重型液压工具。但是在狭窄空间内,紧固锤头螺栓工作既笨拙又复杂。此外,如果螺母紧固不当,颚板可能脱落并损坏破碎机。新型Tri-Nut螺母可以使颚破衬板的安装工作更加安全和简便。

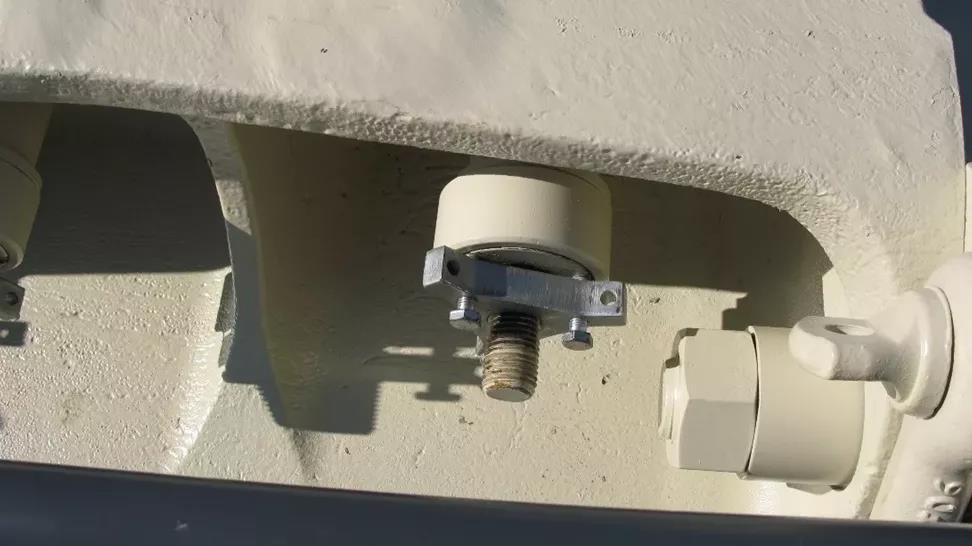

固定鄂式破碎机衬板的Tri-Nut螺母

  Tri-Nut设计理念源于客户现场专家与现场服务人员之间的交流。与传统的双螺母方案相比,使用Tri-Nut螺母可以采用轻便的工具手动固定颚板衬板;而且,可以在几个小时内轻松完成颚破衬板更换。这显著缩短了维护时间,从而可减少维修停机时间和降低运营成本,并确保更安全的工作环境。

  这种固定系统可以替代Nordberg? C系列颚式破碎机所有型号上的普通六角螺母,而且根据现有螺纹规格(M30、M36和M48),也可用于其他颚式破碎机。

  一套Tri-Nut螺母由1个专用螺母和3个六角螺栓组成,可以替代锤头螺栓六角螺母。锤头螺栓的数量因颚式破碎机型号而不同,每根锤头螺栓都要配两个普通螺母,而一个Tri-Nut螺母可以代替两个普通六角螺母。例如,一台C110颚式破碎机安装有16根锤头螺母,则需要32个六角螺母。使用Tri-nut解决方案,螺母数量可减少一半。我们在2019年之后交付的所有颚式破碎机均配备有Tri-Nut固定系统。现场服务不只是解决现场的单个问题,更是一种相互的技术交流,共同致力于项目的持续优化。


       Tri-Nut螺母的正确安装方法

  拆掉固定颚板衬板锤头螺栓的所有六角螺母。

  安装弹簧总成之前,确定其部件如下图所示。

       安装弹簧总成。但不要压紧板式弹簧(2)。

  紧固Tri-Nut螺母,直至其接触到垫圈(1)为止。手动将Tri-Nut螺母旋到锤入式螺钉上。

不要压紧盘形弹簧(2)
  拧紧Tri-Nut螺母,但不要压紧盘形弹簧

  拧紧Tri-Nut螺栓(蓝色),以达到盘形弹簧的适当预紧力。保证垫圈(1)与弹簧套边缘(3)平齐。

  重新启动颚式破碎机后,立即检查板式弹簧(垫圈与弹簧套边缘平齐)的预紧力。如有必要,重新紧固。
