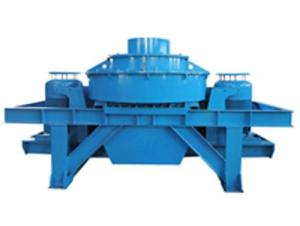

少林供应质优价廉新型冲击式破碎机

少林供应质优价廉新型冲击式破碎机

点击图片可看大图
供求标题:

少林供应质优价廉新型冲击式破碎机

发布时间: 2020-09-26
有效日期: 2020-10-06,
所属地区: 河南-河南
关 键 词:

少林供应质优价廉新型冲击式破碎机[详细说明]

产品属性
产品数量
包装说明
价格说明
产品规格
产品编号
产品描述

一、冲击式破碎机的介绍

冲击式破碎机,简称冲击破,俗称制砂机,是一种具有国际先进水平的高能低耗冲击破,其性能在各种矿石细破设备中起着不可替代的作用,是目前较行之有效、实用可靠的碎石机器。广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂、河卵石、山石等。冲击式破碎机又称制砂机,立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。

使用用途

制砂机广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂、河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产以及各种冶金渣的细碎和粗磨作业,特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等,比其他类型的破碎机更具有优越性。与液压保护颚破配套使用,可处理各种冶金渣。对建筑用砂、筑路用砂石优为适宜。

工作原理

冲击式破碎机的其工作原理方面,简单一点说是石打石的原理。让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞,从而达到破碎的目的。而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流,返回过程中又进行2次破碎,所以在运行过程中对机器反击板的磨损是很少的。

石料由机器上部直接落入高速旋转的转盘,在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的靶石产生高速度的撞击与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、磨擦、粉碎,从下部直通排出。形成闭路多次循环,由筛分设备控制达到所要求的粒度。

性能特点

1、本机是九十年代开发的新型中、细碎石设备,也是世界上广泛用于替代锥碎机、对辊机的机型。

2、结构新颖、独特、运转平衡。

3、能量消耗小、产量高、破碎比大。

4、设备体积小、操作简便、安装和维修方便。

5、具有整形功能、产品呈立方状、堆积密度大。

6、生产过程中,石料能形成保护底层,机身无磨损,经久耐用。

VI制砂机7、少量易磨损件用特硬耐磨材质成,体积小、重量轻、便于更换配件。

2.技术特点

1、破碎效率高,

2、结构简单、安装、维修方便、运行成本低;

3、通过非破碎物料能力强,受物料水份含量影响小,

4、产品粒形优异,呈立方体,针片状含量极低,

5、产品堆积密度大,铁污染极小。

3应用领域

冲击破广泛应用于各种金属和非金属矿、水泥、耐火材料、磨料、玻璃原料、建筑骨料,机制砂、冶金等行业。适用中细碎不同硬度的各种矿石和岩石,如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩等高硬度物料的中细碎作业,是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。

4示意图示

冲击式破碎机进料破碎结构示意图:

冲击式破碎机进料破碎结构示意图

5结构特征

立式冲击破碎机结构特征 在这里给大家介绍下立式冲击破碎机的结构特征,它是由电动机、传动装置、主轴总成、叶轮、给料斗、分料器、涡动破碎腔、底座、润滑装置等几部分组成。为了便于阅读,对他的结构分成小段段来介绍:⑴传动装置(包括电动机) 采用双电机或单电机驱动的带传动机构,双电机驱动的两台电机分别安装在主轴总成的两侧,两电机带轮用传动带与主轴带轮相连,使主轴两侧受力平衡,不产生附加力矩。而单电机驱动主轴受单侧力而产生附加力矩,一般电机功率在55KW以上时(单个电机功率),推荐采用双电机驱动。

⑵主轴总成:主轴总成安装在底座上,用以传递电动机由V带传来的动力及支承叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。

⑶叶轮:叶轮结构为一空心圆柱体,安装在主轴总成上端轴头上,用圆锥套和键联接传递转矩,并高速旋转,叶轮是PL立式冲击破碎机的关键部件。矿物原料由叶轮上部分料器的中心入料管进入叶轮的中心。由叶轮中心的布料锥体将物料均匀地分配到叶轮地各个发射流到,发射流道出口,安装特殊材料制成的耐磨块,耐磨块磨损后可以更换,叶轮将物料加速到70~100m/s的速度抛射出去,冲击到涡动破碎腔内的矿石床层,进行强烈地自粉碎。

⑷给料斗:给料斗的结构为一倒立的棱台体,进料口设置耐磨环,从给料设备的来料经给料斗进入破碎机。

⑸分料器:分料器安装在涡动破碎腔上部,其作用是将给料斗来料进行分流,使一部分物料由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去,使一部分物料从中心管的外侧,旁路进入涡动破碎腔内叶轮的外侧,被从叶轮抛射出来的高速物料冲击破碎,不增加动能消耗,增大生产能力,提高破碎效果。

⑹涡动破碎腔:涡动破碎腔的结构为上、下两段圆柱体组成的环形空间,下圆柱体的上下盖板上开两个孔,上部接上圆柱体,下部接出料口。叶轮在涡动破碎腔内高速旋转,涡动破碎腔内也能驻留物料,形成物料床层,物料的破碎过程发生在涡动破碎腔内,由矿石床层将破碎作用与涡动破碎腔壁隔开,使破碎作用仅限于物料之间,并起到耐磨自衬作用。在上圆柱体盖板上设置观察孔,以观察叶轮流道发射口处耐磨块的磨损情况及涡动破碎腔顶部衬板的磨损情况,破碎机工作时必须将观察孔关严密封。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生的气流,在涡动破碎腔内通过分料器、叶轮形成内部气流i自循环系统。

⑺底座:涡动破碎腔、主轴总成、电动机、传动装置均安装在底座上,底座中部为四棱形空间,用于安装主轴总成,并在四棱形空间的两侧形成排料通道。双电动机安装在底座纵向两端,底座可安装在支架上,也可直接安装在基础上。

⑻支架:根据破碎机工作场所不同---露天作业或室内作业,用户可以考虑配置支架或不配置支架。

⑼润滑系统:采用二硫化钼干油润滑,润滑部位为主轴总成上部轴承和下部轴承,为了方便注油,本机用油管将油杯引到机器的外侧,用干油泵定期加油。对影响冲击式破碎机生产能力的因素进行一下大致的了解。

1、进料斗:进料斗的结构为一倒立的棱台体(或圆筒体),进料口设置耐磨环,从给料设备的来料经给料斗进入破碎机。

2、分料器:分料器安装在涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去,使别一部分物料从中心入料管的外侧,旁路进入涡动破碎腔内叶轮的外侧,被从叶轮抛射出来的高速度物料冲击破碎,不增加功率消耗,增大生产能力,提高破碎效率。

3、涡动破碎腔:涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间,叶轮在涡动破碎腔内高速旋转,涡动破碎腔内也能驻留物料,形成物料衬层,物料的破碎过程发生在涡动破碎腔内,由物料衬层将破碎作用涡动破碎腔壁隔开,使破碎作用仅限于物料之间,起到耐磨自衬的作用。观察孔是观察叶轮流道发射口处耐磨块的磨损情况及涡动破碎腔顶部衬板的磨损情况,破碎机工作时必须将观察孔密封关严。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生产流,在涡动破碎腔内通过分料器、叶轮形成内部自循环系统。

4、叶轮:叶轮结构由特殊材料制作的一空心圆柱体,安装在主轴总成上端轴头上,用圆锥套和键联接传递钮距,高速旋转,叶轮是立式冲击破碎机的关键元件。物料由叶轮上部分料器的中心入料管进入叶轮的中心。由叶轮中心的布料锥体将物料均匀的分配到叶轮的各个发射流道,在发射流道出口,安装有特殊材料制成的耐磨块,可以更换。叶轮将物料加速到60-75m/s速度抛射出去,冲击到涡动破碎腔内的物料衬层,进行强烈的自粉碎,在锥帽和耐磨块之间装有上、下流道板,保护叶轮不受磨损。

5、主轴总成:主轴总成安装在底座上,用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。

6、底座:涡动破碎腔、主轴总成、电动机、传动装置均安装在底坐上,底座结构形状,中部为四棱柱空间,四棱柱空间的中心,用于安装主轴总成,两侧形成排料通道。

7、支架:根据破碎机工作场所不同一一露天作业或窒内作业,可以考虑配置支架或不配置支架。

8、传动装置:采用单电机或双电机驱动的皮带传动机构(75KW以上,为双电机传动),双电机驱动两台电动机分别安装在主轴总成两侧,两电机皮带轮用皮带与主轴皮带轮相边,使主轴两侧受力平衡,不产生附加力矩。
