高岭土回转窑简介:
高岭土回转窑是高岭土生产烧结中的重要设备,一般要求回转窑温度要达到950以上。高岭土回转窑别名:高岭土煅烧窑。同时还可以用于铝矾土煅烧窑、氧化镁煅烧窑、氧化锌煅烧窑。高岭土具有白度高、质软、易分散悬浮于水中。具有良好的可塑性和高的粘结性、优良的电绝缘性能、良好的抗酸溶性、很低的阳离子交换量、较好的耐火性等理化性质。
高岭土回转窑的主要结构组成:
窑尾:回转窑的高端或称尾端,是下料与窑烟气出口的连接点,窑尾与窑体是通过滚圈连接的。
窑体:回转窑窑体由筒体和窑衬组成,筒体由钢板卷成;窑衬主要是耐火材料。窑体有一定的倾斜度。
窑头:回转窑的低端也称前端,是燃烧火焰与出料的连接口。
煤粉燃烧器:给回转窑提供火焰燃烧的设备,一般的燃烧器内可包括给煤通道、一次风通道、二次风通道。
出料口:熟料的出口,熟料焙烧后通过破损掉了水中迅速冷却,再通过螺旋输送机传出。
煤粉仓:为回转窑设备提供煤粉,煤以粉球的状态和一次风打入燃烧器。
给风设备:为燃烧器提供一次、二次风,通过控制风门来控制给风量。
电机与传动设备:电机为回转窑提供动力来源,传动包括变速和连接机构。
烟囟:烟气排放口,排放工业废气。
在线监测设备:对工业的各项废气指标、各段温度和压力在线监测。
除尘设备:现代除尘设备有重力沉降、旋风除尘、布袋除尘、静电除尘、洗涤除尘,具体选用哪种型式,根据企业自身情况而定。
下料仓:菱铁矿从下料仓通过机械开关,在重力作用下掉在传送带上,再通过斗状下料口进入菱铁矿回转窑内。

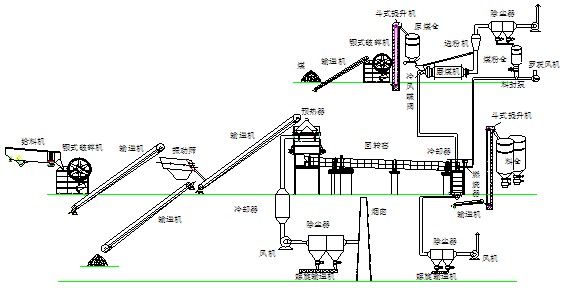

高岭土生产线工艺流程:
高岭土回转窑技术参数:
产品规格
(m)
|
生产能力
(t/d)
|
主电机
|
主减速机
|
重量
(t)
|
型号
|
功率(kw)
|
型号
|
速比
|
φ18x26
|
72
|
JZT2-72-4
|
30
|
JZQ750-1-Ⅰ
|
48.57
|
66
|
|
72
|
JZT2-72-4
|
30
|
JZQ750-1-Ⅰ
|
48.57
|
66
|
φ1.9x36
|
84
|
YCT315-4A
|
37
|
ZS110-5-Ⅲ
|
78.19
|
85.9
|
φ2.2x45
|
98.4
|
JZT82-6
|
55
|
ZA125
|
93.93
|
104
|
φ2.5x40
|
160
|
Z2--92
|
40
|
ZS125-2-Ⅰ
|
134.9
|
143
|
φ2.5x45
|
170
|
JTZ82-4
|
45
|
ZS125-4-Ⅰ
|
69.71
|
148
|
φ2.5x50
|
180
|
ZT3-72-4
|
30
|
ZS145-9-Ⅴ
|
122.8
|
173
|
φ2.5x60
|
168
|
YCT355-4B
|
75
|
ZS165-7-Ⅱ
|
99.96
|
222
|
φ3x48
|
360-480
|
YCT355-4B
|
75
|
ZS145-7-Ⅱ
|
100.4
|
170.6
|
|
216-240
|
Z4—225-31
|
75
|
ZS165-2-Ⅱ
|
57.17
|
268
|
φ3x48
|
700
|
ZSN4-280-21B
|
110
|
MSY56-28-Ⅱ
|
28
|
244
|
φ3x100.94
|
450
|
ZSN4-280-21B
|
90
|
NZS995-90-Ⅵ-L
|
90
|
526
|
φ3.2x50
|
1000
|
ZSN4-280-21B
|
160
|
MSY56-28-Ⅱ
|
28
|
252.4
|
φ3.2x52
|
600
|
ZSN4-280-21B
|
125
|
ZSY1110-71BL
|
71.54
|
275
|
φ3.3x52
|
1000
|
ZSN4-280-11B
|
125
|
NZS995-40-Ⅵ-BR
|
40
|
283
|
|
1400
|
Z2-112
|
180
|
ZS177
|
79.22
|
360
|
φ3.5x54
|
1500
|
ZSN4-3156-092
|
220
|
ZSY500-40-Ⅴ
|
40
|
368
|
φ3.6x70
|
490
|
ZSN4-280-11B
|
125
|
ZS177-5-Ⅱ
|
79.2
|
419
|
φ3.95x56
|
2000
|
Z4-280-32BTH
|
250
|
ZSY560-40-Ⅰ
|
40
|
417
|
Φ4x28
|
90
|
ZSN4-280-21B
|
160
|
ZSY500-71-Ⅳ
|
71
|
300
|
高岭土回转窑日常维护:
1、高岭土回转窑重点就是设备的润滑、运行状态、动态检测以及大小齿轮的啮合精度;
2、支承装置的安装精度决定着回转窑能否安全可靠运行;
3、运行中应注意合理控制各档托轮承载量分配、托轮的布置形式、液压挡轮的上下行压力及时间、托轮的受力、轮带与垫板的间隙。密封装置的好坏,直接影响到回转窑热工制度及运行成本;
4、加强回转窑日常维护数据整理分析,有利于设备的管理工作。
