链板式给料机在时产500t砂石生产线的应用
一：原始参数
1）物料：石灰石
2）较大进料颗粒：小于1000mm
3）出料粒度：0-5mm，5-10mm，10-20mm，20-30mm
4）处理能力：500t/h
5）砂粒生产为干法生产
6）系统中皮带机长度根据现场布置形式调整
7）安装形式：固定式
二：主要生产设备如下：
1）GBZ2000*10000重型板式喂料机，
2）PE1200×1500颚式破碎机
3）PF1820反击式破碎机
4）2YK-3070圆振动筛,4YK-3070圆振动筛,
5）XPCF600高效细碎机
5）B1200皮带输送机，B1000皮带输送机，B800皮带输送机
三：生产工艺流程如下：
大料仓物料→GBZ2000×10000重型板式喂料机→PE1200×1500颚式破碎机→B1200皮带输送机→PF1820反击式破碎机→B1200皮带输送机→4YK-3070圆振动筛→XPCF高效细碎机→2YK-3070圆振动筛
注：经过4YK-3070圆振动筛筛分后，0-5,5-10,10-20,20-30的骨料通过B1000皮带输送机进入堆场，大于30mm的石料进入XPCF高效细碎机破碎后，用B100的皮带输送机输送到2YK3070振动筛。

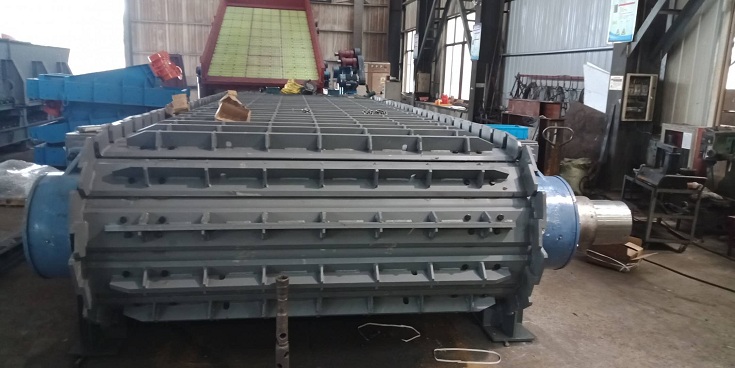

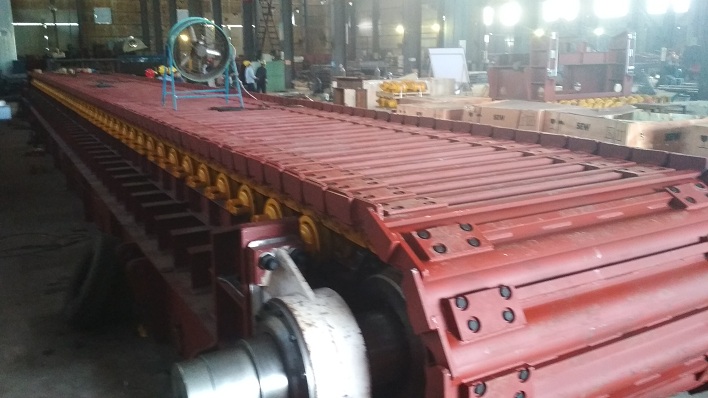

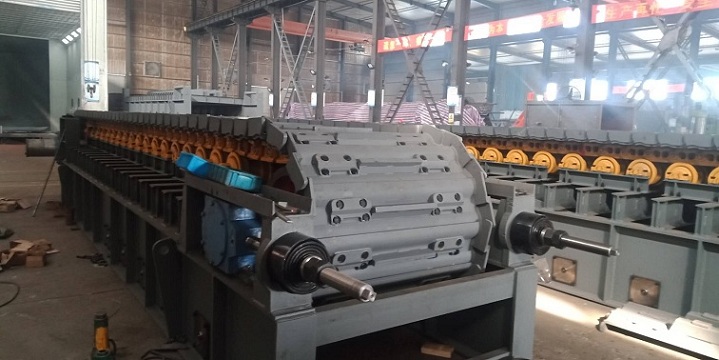

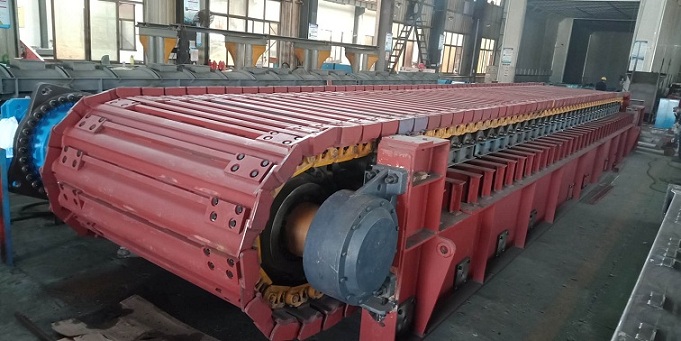

四：GBZ2000×10000重型板式喂料机技术参数如下：
内容 单 位 参 数 备注
规格 GBZ2000×10000
槽板宽度 mm 2000 底板材质16Mn厚度20mm
中心距 mm 8000
较大物料粒度 mm ≤1000
输送物料 石灰石
物料容重 t/m3 1.6
输送量 t/h 500
输送倾角 ° 0
输送速度 m/s 0.13
坦克履带链节距 mm 216
电动机 YVF2-225S-4-37 变频调速
功率 kW 37
减速机 P2KA17-500 扭力臂空心轴套装
速比 i 450
安装方式 左装/右装
设备重量 t 52
五：GBZ2000×10000mm重型板式喂料机供货范围
序号 设备及部件名称 数量或规格
1 重型板式给料机 GBZ2000×10000mm
1.1 传动装置 1套
减速器 P2KA17-450（1台）（含锁紧盘、扭力臂、逆止器）
电动机(变频调速)YVF2-225S-4-37（1台）
1.2 机架 1套
滚轮装置 1套（上托链轮、下托轮）
导料板、罩壳 1套
1.3 头轮装置 1套
1.4 尾轮装置 1套
1.5 链条 1套
1.6 槽板 1套
1.7 安装地脚螺栓 1套
2 随机配件 1套（上托链轮2只+槽板1块）
3 随机技术资料 1套
