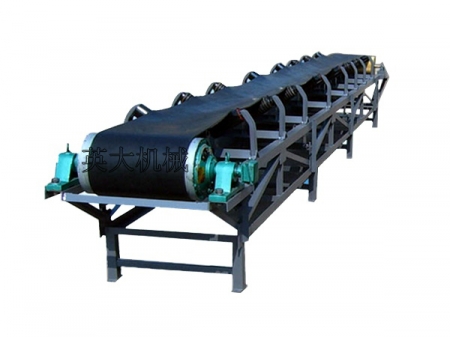

TD75型通用固定带式输送机

TD75型带式输送机是一种输送量大，运行费用低，使用范围广，结构简单，维护方便，成本低，通用性强等的输送设备带式输送机可输送的物料种类繁多，即可输送各种散料，也可输送各种纸箱，包装袋等货物，被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门，进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品。

1.支架结构：分为固定式与移动式：

2.输送带材质：胶带、塑料带和钢芯带。

3.物料温度：一般在-10℃--+40℃之间，要求物料温度不超过70℃；耐热橡胶带可输送120℃以下的高温物料，物料温度更高时不宜采用胶带输送机。

4.特殊情况下输送带选用：具有酸性碱性油类物质和有机溶剂等成分的物料时，需采用耐油、耐酸碱的橡胶带式塑料带。

5.设备宽度：带宽有500、650、800、1000、1200和1400mm。

6.布置方式：根据工艺要求可布置成水平或倾斜的形式，DTⅡ型带式输送机除了可满足水平或倾斜输送要求外，还可采用带凸弧段、凹弧段与直线段组合的输送形式。

1、驱动部分：系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种，另外本公司配有功率1.5KW到13KW，速度0.80、1.0、1.25的油冷式电动滚筒。

2、滚动部分：分传动滚筒和改向滚筒两大类。

3、托辊部分：分槽形、平行、调心和缓冲托辊等。

4、清扫部分：分弹簧清扫器和空段清扫器。

5、卸料部分：分固定式犁式卸料器和电动卸料器。

6、制动部分：有带式逆止器和滚柱逆止器两种。

7、附件：在罩壳、导料槽、漏斗等。

TD75带式输送机产品代号及订货代号：

TD带式输送机的产品代号为TD75，其意义如下

T D 75

┬ ┬ ┬

│ │ └────────- 1975年定型

│ └────────── 带式输送机

└───────────- 通用固定式

TD75带式输送机的订货代号应作如下标注

TD75 B V L

┬ ┬ ┬ ┬

│ │ │ │

│ │ │ └────────- 胶带输送机的公称长度(米)

│ │ │

│ │ └────────── 胶带速度(米/秒)

│ │

│ └───────────- 胶带宽度(毫米)

│

└───────────── 通用固定式带式输送机型号
