气体输送设备种类原理实物图

2016-04-01来源:环球破碎机网

  气体输送机械是压缩和输送气体的设备的总称,是能引起空气连续流动的驱动机器。

  它在工业部门应用极为广泛,主要应用在:
  1.气体输送:为了克服管路的阻力,需要提高气体的压力的场合。纯粹为了输送的目的而对气体加压,压力一般都不高。但气体输送往往输送量很大,需要的动力往往相当大。
  2.产生高压气体:化学工业中一些化学反应过程需要在高压下进行,如合成氨,乙烯的本体聚合;一些分离过程也需要在高压下进行,如气体的液化与分离。这些高压进行的过程对相关气体的输送机械出口压力提出了相当高的要求。
  3.生产真空:也就是减低气体压力。相当多的单元操作是在低于常压的情况下进行,这时就需要真空泵从设备中抽出气体以产生真空。
  气体输送的特点
  1.动力消耗大:对一定的质量流量,由于气体的密度小,其体积流量很大。因此气体输送管中的流速比液体要大得多,因而气体输送设备的动力消耗往往很大。
  2.气体输送设备体积一般都很庞大,对出口压力高的机械更是如此。
  3.由于气体的可压缩性,故在输送机械内部气体压力变化的同时,体积和温度也将随之发生变化。这些变化对气体输送设备的结构,形状有很大影响。因此,气体输送设备需要根据出口压力来加以分类。
  气体输送的机械分类
  1.按其出口压力或压缩比(气体加压后与加压前的压力比)分为四类:
  ① 通风机:出口压不大于15kPa(约1500mmH2O),压缩比1至1.15;
  ② 鼓风机(高压风机,高压鼓风机):出口压为15~300kPa,压缩比小于4。
  ③ 压缩机:终压在300kPa以上,压缩比大于4。
  ④ 真空泵:在容器或设备内造成真空,即产生的压力低于大气压力。压缩比由真空度决定。
  2.按工作原理也分为四类:
  ①离心式,如离心风机。
  ②旋转式,如罗茨风机。
  ③往复式,如往复式压缩机。
  ④喷射式,如喷射风机(喷射泵)。
  按原理分类与液体输送机械类似,但二者在结构上区别较大。
  3.按风机根据流向分类:
  ①轴流式
  ②离心式
  ③混流式
  小贴士
  三类型的区分
  轴流风机就是风走直线,即气流的方向与叶片轴方向一致,直进直出;离心式风机,气流有一个90°的转向的;混流式结合了轴流式和离心式风机的特征,外形看起来更像普通的轴流式风机,但是气流流动方向是有变化的(相当于河流中间有个也岛,水遇到岛分流,过了岛后又合流了)。
  4.按作用原理分类:
  其中,透平式风机-指通过旋转叶片压缩输送气体的风机。
  容积式风机指用改变气体容积的方法压缩及输送气体机械。
  通风机
  通风机是依靠输入的机械能,提高气体压力并排送气体的机械,它是一种从动的流体机械。排气压力低于1.5万帕。
  常用通风机类型有:轴流式通风机和离心式通风机。
  轴流式通风机
  轴流式通风机工作原理:
  离心式通风机

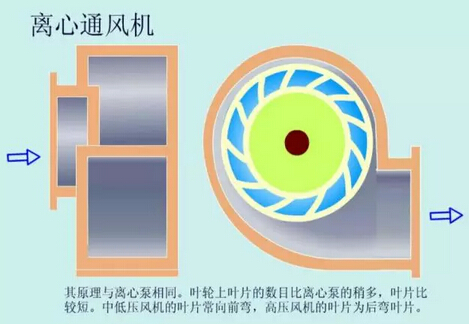

  离心式通风机工作原理:

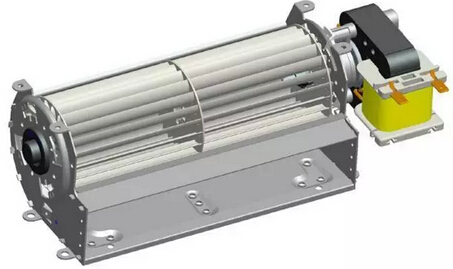

横流式风机

  鼓风机
  鼓风机是一种利用旋转叶轮,将电能转换为空气动能的电动机。排气压力在1.5万帕到35万帕之间。
  常用鼓风机类型有罗茨鼓风机,离心鼓风机和轴流鼓风机。

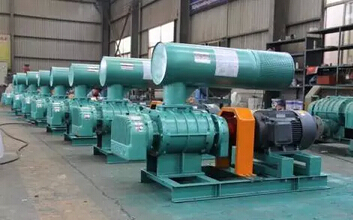

  罗茨鼓风机

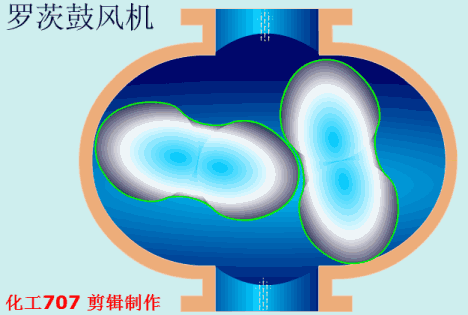

  罗茨鼓风机工作原理:
  压缩机
  压缩低压气体提升为高压气体的一种从动的流体机械,是制冷系统的心脏。
  常用的压缩机类型有往复式压缩机,螺杆式压缩机等。

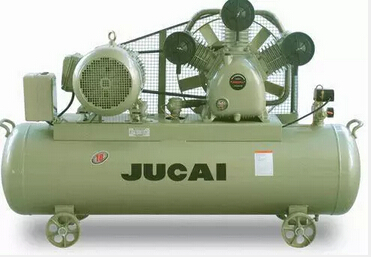

  往复式压缩机(活塞式压缩机)
  往复式压缩机工作原理:

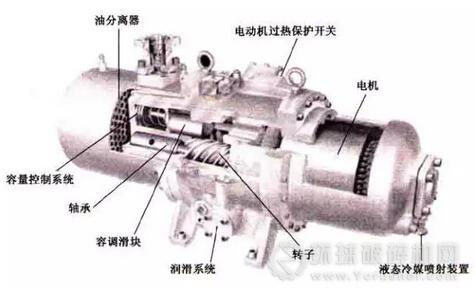

  螺杆式压缩机

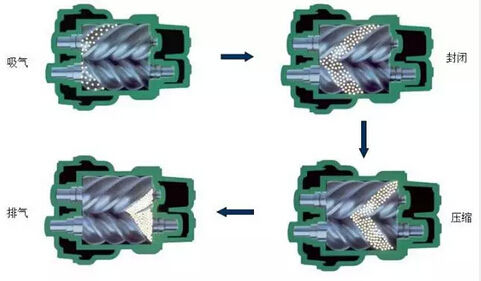

  螺杆式压缩机工作原理:

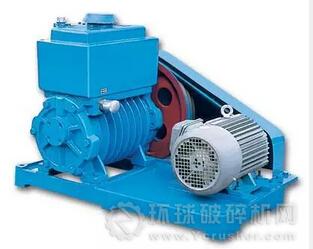

  真空泵
  真空泵是一种旋转式变容积气体输送泵,包括干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵,具有在较宽的压力范围内有较大的抽速等特点,被广泛用于冶金、化工、食品、电子镀膜等行业。

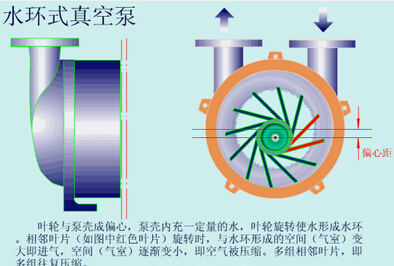

  水环式真空泵工作原理:
  喷射泵
  喷射泵是一种流体动力泵。流体动力泵没有机械传动和机械工作构件,它藉由另一种工作流体的能量做动力源来输送低能量液体,用来抽吸易燃易爆的物料很安全。喷射式真空泵是利用通过喷嘴的高速射流来抽除容器中的气体以获得真空的设备,又称射流真空泵。在化工生产中,常以造成真空为目的。
  蒸汽喷射泵工作原理:
  如果您对气体输送设备有更多的了解,欢迎和我们进行交流。
