产品概述:

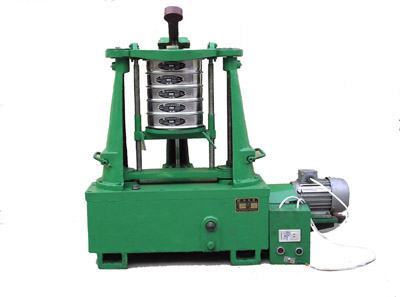

拍击筛又称拍击式振动筛是实验室的常用检测仪器之一,结构主要由机座、筛具与传动机构等部分组成。适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查。拍击筛可配备推荐夹具,即可装夹ф200标准筛,又可夹装ф75、ф100套筛,装夹方便灵活,夹紧牢固,并能自动停机。结构更加紧凑,机身重量减轻,产品更加耐用、轻捷、方便,维护更加简单,配件易修易购。
产品工作原理:
拍击筛电机通过同步带,带动齿轮变速后使主轴转动,主轴带动偏心轮使滑板带动试验筛左右摇动,同时带动顶杆齿轮转动,顶击拍锤,拍击试验筛,使试验筛、分样筛中的物料筛分。
产品用途:
拍击筛分多种特性的产品。拍击筛适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查,亦广泛应用于地质、冶金、粉体、化工、建工、水泥、医药、国防等部门科研、生产、实验室,对物料进行筛分检测。
产品使用:
电控盒上的线接入电源,开机前将拍块下面的顶杆提起,看电动机的回转方向与红头的指向是否相同,相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上,按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。 机器换位置,换电源时都要这样做。
主要技术参数:
序号
|
名称
|
单位
|
数值
|
1
|
筛子直径
|
毫米
|
φ200、φ100、φ75
|
2
|
筛子层次
|
层
|
7
|
3
|
200实验筛
|
套
|
1
|
4
|
旋转次数
|
次/分
|
290±6
|
5
|
拍击次数
|
次/分
|
156±3
|
6
|
拍击高度
|
毫米
|
38±6
|
7
|
底盘水平度
|
mm/min
|
≤0.6
|
8
|
旋转行程
|
毫米
|
25
|
9
|
电动机
|
功率
|
千瓦
|
0.37
|
转速
|
转/分
|
1400
|
10
|
外形尺寸
|
毫米
|
长×宽×高 433×432×785
|
11
|
筛机重量
|
公斤
|
128
|
|
