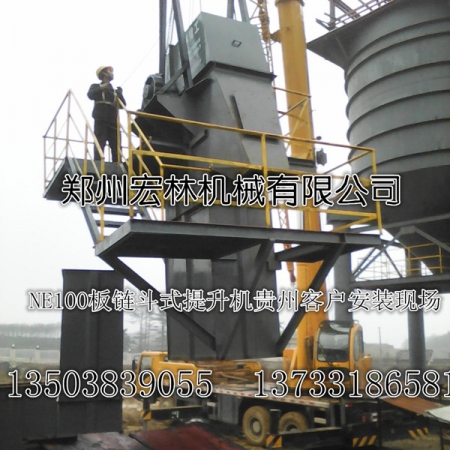

郑州宏林机械有限公司板链斗式提升机采用重力式卸载方式,适用于输送松散密度
2t/m³的中、大块,磨琢性较大的物料,物料温度不超过250°,提升高度约在5-50米范
围内,输送量为20-563m³/h.
料斗设计:
料斗是提升机的承载构件,通常是用2-6mm的钢板焊接或冲压而制成的,为了减少料
斗边唇的磨损,常在料斗边唇外焊上一条附加的斗边,垂直提升机在满足设计要求的
条件下正常工作,较大输送量应达到设计要求;且卸料情况良好,无显著回料现象,
在满载运转时,牵引件应不打滑,电动机应不超载,电器控制应可靠,电动机、减速
器、逆止器运行平稳,因此提升机是否能实现设计的输送量,式提升机设计成功与否
的较直接体现。斗式垂直提升机依靠环绕在头、低轮上的牵引件做连续运动,通过固
定在牵引件上的料斗,往复装料、提升、卸料完成整个输送过程,实现对物料的运送
和提升整个过程分为装料过程,运输提升过程和卸料过程是三个阶段;装料过程的装
载量决定了提升的输送量,提升过程的平稳程度决定物料损失程度,而卸载过程决定
了物料的卸空程度和运输消耗,合格的提升机应该是实现对物料的装满、升稳、卸
净。提高产量能力,减小过程中的无用消耗。
斗式提升机广泛用于垂直输送各行业中散状物料,按牵引形式主要分为胶带式、圆环
连式和板链式三种,因经济条件技术水平及使用习惯等原因 ,国内用户对胶带式和圆
环连式斗提机需求量大,这两种斗提机的技术发展受到较多的关注,而且有较为明显
的发展,TH型式一种圆环连斗式提升机,采用混合式或重力卸料,挖取式装料,牵引
件用优质合金钢高度圆环连。中部机壳分单通道和双通道两种形式为机内重锤箱恒力
自动张紧,链轮采用科幻轮缘组合式结构。适用寿命长,轮缘更换工作简便。下部采
用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因
素引起的卡壳现象时有一定的容让性,能够有效的保护下部轴等部件,该斗式提升机
适用于输送堆积密度小于1.5m³/t易于掏取的粉状、粒状或小颗粒状的低磨琢性物料,
如:煤、水泥、碎石、砂子、化肥、粮食等。
NE板链斗式提升机技术性能:
规格型号
|
输送量(m³/h)
|
较大粒度/mm
|
物料松散密度(t/m³)
|
较大提升高度/m
|
功率/kw
|
NE15
|
10~15
|
40
|
0.6~2.0
|
35
|
1.5~4
|
NE30
|
18.5~31
|
55
|
0.6~2.0
|
50
|
1.5~11
|
NE50
|
35~60
|
60
|
0.6~2.0
|
45
|
1.5~18.5
|
NE100
|
75~110
|
70
|
0.6~2.0
|
45
|
5.5~30
|
NE150
|
112~165
|
90
|
0.6~2.0
|
45
|
5.5~45
|
NE200
|
170~220
|
100
|
0.6~1.8
|
40
|
7.5~55
|
NE300
|
230~340
|
125
|
0.6~1.8
|
40
|
11~75
|
NE400
|
340~450
|
130
|
0.6~1.8
|
30
|
18.5~90
|
NE500
|
450~550
|
140
|
0.6~1.8
|
30
|
30~110
|
NE600
|
550~660
|
150
|
0.6~1.8
|
30
|
37-132
|
NE800
|
680~830
|
165
|
0.6~1.8
|
30
|
~160
|
NE系列板链斗式提升机工作原理:
NE系列板链斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶
端,在物料重力作用下自行卸料,本系列提升机规格多9NE15-NE800共11
种)提升量广,且生产能力高,能耗较低,可逐步代替其他类型提升机,该
机采用全封闭式机壳,链速低,几乎无回料现象,因此功率损耗少,噪音
低,寿命长。
