刮板输送机是一种重要的矿山运输机械。由于它结构简单、使用寿命长,运转可靠性高、节能高效、输送距离长、密封性能好且维修方便,在冶金、建材、化工、火电、矿山等行业里广泛使用。
刮板输送机的工作原理和基本结构组成
刮板输送机是一种有挠性牵引机构的连续运输机械。溜槽是煤炭的承载机构,其牵引推运机构是绕过机头链轮和机尾链轮(或滚筒)而进行循环运动的无极闭合的刮板链。起动电
动机,经液力联轴器、减速器传动链轮而驱动刮板链连续运转,将装在溜槽中的煤炭推运到机头处卸载转运。
各种类型的刮板输送机的组成部件的型式和布置方式不完整相同,但主要结构和基本组成部件是相同的。刮板输送机一般是由机头部、;机身部和机尾部三部分组成。
刮板输送机的组成部件:
1、机头部:由机头架和安装其上的链轮组件、联轴器、减速箱和电动机组成。 2、机尾部:机尾架、链轮组件、联轴器、减速箱、电动机。 3、机身部:中部槽、刮板链、铲煤板、挡煤板。
4、辅助装置:主要包括紧链装置、推移装置、和锚固定装置。
主要部件的结构和设计要求
矿用的刮板输送机,按工作需要,对其结构有如下要求: ⑴能用于左或右工作面; ⑵各部件便于在井下拆装和运输
⑶同一型号的部件安装尺寸和连接尺寸应保证相同,同类部件应保证通用互换; ⑷刮板链安装后,在正、反方向都能顺利运行; ⑸有紧链装置,且操作方便,安全可靠;
⑹能不拆卸用机械推移,为此,应有便于安装推移装置的连接点; ⑺要有足够的强度、刚度、耐磨性;
⑻从端部卸载的 刮板输送机,机头架应有足够的卸载高度,防止空段刮板链返程带回煤;
⑼一般应有上链器,上链器是供刮板链在下槽脱出时通过它返回槽内的装置; ⑽用于机械采煤的工作面刮板输送机,机头架的外廓尺寸和结构形式应便于采煤机自切开口;
工作原理
埋刮板输送机是利用散粒物料具有内摩擦力和侧压力等特点来工作的。在水平输送时,由于刮板链条在槽底运动,刮板之间的物料被拖动向前成为牵引层。当前因层物料对其上的物料层的内摩擦力大于物料与机槽两侧壁间的外摩擦力时,上层物料就随着刮板链条向前运动。
刮板以上的料层受到内摩擦力和外摩擦力作用,内摩擦力是带动物料层运动的,它由重力作用而在物料层与牵引层之间产生。

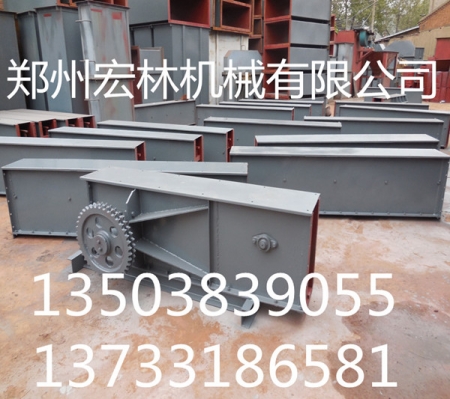

FU刮板输送机技术参数:
规格型号
|
FU200
|
FU270
|
FU350
|
FU410
|
FU500
|
槽宽(mm)
|
200
|
270
|
350
|
410
|
500
|
输送量(m³/h)
|
10----30
|
20---60
|
35----100
|
50----130
|
80----200
|
链速(m/min)
|
10-----30
|
10----30
|
12-----30
|
12----25
|
12----30
|
链条节距(mm)
|
125
|
185
|
200
|
200
|
300
|
输送距离(m)
|
8---50
|
8----50
|
8----50
|
8----50
|
8----50
|
输送斜度(°)
|
≤15
|
|
电机功率(KW)
|
|
3---15
|
4---22
|
4---30
|
5.5---45
|
驱动装置安装式
|
左右装、背式装
|
传动形式
|
链传动
|
适用粒度(mm)
|
<5
|
<7
|
<9
|
<11
|
<25
|
