常见反击式破碎机故障的修复方法
反击式破碎机是一种比较常用的破碎设备,其没日没夜的工作,不免会发生一些故障,下面就说说反击式破碎机的常见故障的修复方法。
1、反击式破碎机设备损坏原因
将严重损坏的破碎机拆卸解体后发现:
(1)进料端衬板螺栓全部剪断,衬板脱落;转子组2块打击子脱落,扁头楔形螺栓断裂;
(2)转子和打击子均为铸件,表面相糙,相互接触面只为点接触或线接触。连接用的扁头楔形螺栓、打击子内孔同样表面粗糙、接触不好。
(3)连接打击子、转子的扁头楔形螺栓为M18,而打击子孔、转子孔为23、25不等。
(4)起定位作用的扁头楔形螺栓表面粗糙,与打击子孔的间隙太人,不能定位。
据此情况结合设备设计标准和要求,认真分析后认为:由于打击子内孔太人,连接定位用的扁头楔形螺栓太细,打击子和转子的接触面粗糙,在设备起动转速快速增加时,打击子在转子接触面上的附着力(摩擦力)不足以克服具离心力,而使打击子发生相对移位,和进料端衬板干涉。由于转子转速高、动量人,随转子转动打击子和衬板剧烈碰撞,剪切衬板连接螺栓,扁头楔形螺栓,致使衬板、打击子脱落,衬板、打击子进入破碎腔后加剧了设备破坏,造成上下机壳严重变形,轴承座断裂等一系列的后果。所以,打击子移位是造成设备严重损坏的直接原因。
2、改进修复措施
鉴于以上分析,设备能否正常运行的关键是打击子定位。为此,主要采取下列措施:
(1)打击子与转子接触面均铣削加工,提高表面质量,确保接触良好。
(2)在打击子和转子接触面上分别加工出配合安装起定位作用的凸、凹台,避免打击子在离心力作用下相移位。
(3)打击子与转子的连接螺栓孔配钻加工,连接螺栓选用M20的高强度内六角螺栓,保证连接牢固。
反击式破碎机,反击破,反击式碎石机,反击式破石机

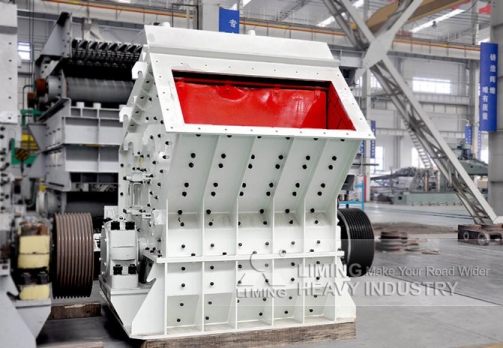

反击式破碎机
