粉碎斗如何提高小时产量与破碎效率

 一、新型破碎属具概述（破碎铲斗）

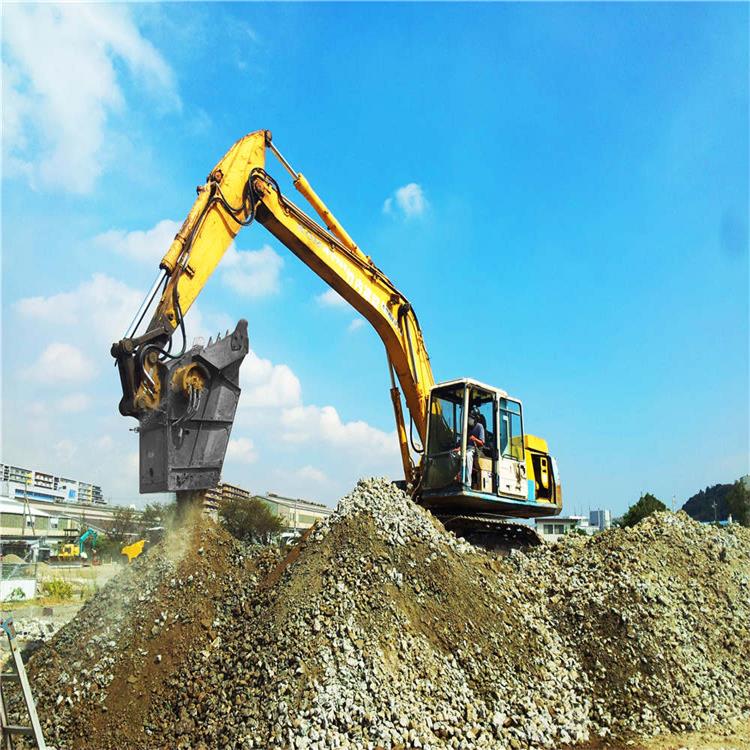

所谓“破碎铲斗”就是机架外形成斗状，并与挖机配套使用的一种新型颚式破碎机。其具有结构灵活，工作可靠，制造维护容易，适应性强，成本低等突出优点，广泛应用于矿山、建筑材料、交通等行业中，特别是在建筑垃圾处理方面，体现出节能减排设计理念。破碎铲斗与挖机配套使用时，破碎铲斗安装在挖机臂上，随挖机臂一起运动，操作挖机臂铲装物料，破碎铲斗装满物料，物料在铲斗的破碎腔内进行破碎。基于颚式破碎机成熟设计理论，而设计的一种与挖机配套使用的新型全液压破碎装置，通过颚式破碎机成熟设计理论对该装置的机构组成与参数进行确定，利用单位体积矿石粉碎能耗机理与实测数据统计分析法对该装置的功率参数进行计算确定。通过上述理论设计出的破碎装置是集铲装和破碎功能于一体的新装备（破碎铲斗），该装置的使用在环保与节能方面具有重要意义，同时为新属具研发设计提供新思路与新理念。

二、破碎铲斗结构组成与工作原理

2.1 破碎铲斗结构组成

破碎铲斗主体结构由铲斗型机架、动颚部件、驱动部件、连接头部件、破碎齿板、调整装置、拉杆装置等组成。

2.2 破碎铲斗工作原理

破碎铲斗破碎物料是由配套的挖机提供液压。动力源，驱动马达通过联轴器带动偏心轴通过键固联成一整体，它是运动和动力输入构件，即原动件，其余构件都是从动件。偏心轴绕轴线转动时，驱使输出构件动鄂做平面复杂运动，将进入破碎腔的物料进行破碎，物料靠自重由排料口排出。动颚上部与偏心轴相连，下部由推力板支撑。偏心轴转动时，动颚齿板不仅对定颚齿板作往复摆动，同时还沿定颚齿板有很大幅度的上下运动。上部的运动轨迹接近圆形，越向下水平运动幅度越小，运动轨迹也越呈椭圆形。
