金属探测仪GJT-2F-8

一、产品简介

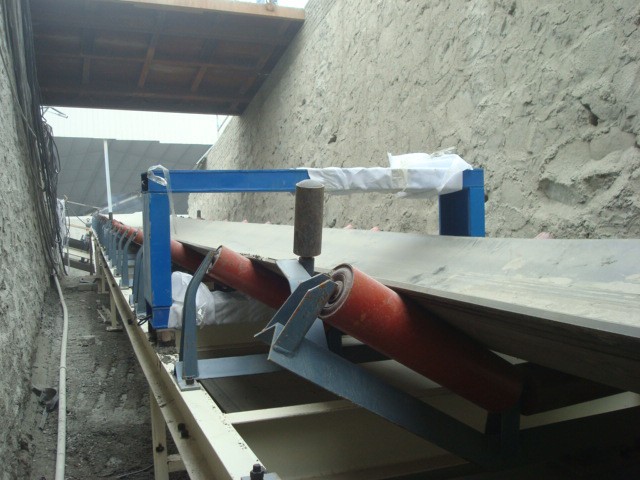

JYG(GJT)-B-C型金属探测仪主要用于煤碳、矿山、木材、水泥、化工、焦碳等行业,在

工矿企业有磁性或非磁性散状物料带式输送及处理系统中，能有效探测出混在物料中的各种

金属杂物如：铁、钢、锰钢、不锈钢、铜、铝等。解决了长期困扰铁矿、石矿等矿山企业用

除铁器无法排除大块铁、钢、锰钢等对后端设备造成严重破坏的金属这一问题。

除指示灯报警外，可接警铃报警，还有继电器接点输出，可与电磁除铁器等金属除去装

置、分离装置直接配套连接，进行人工或自动金属分离，确保后端设备安全稳定的运行。灵

敏度可调，较高灵敏度会随工控数字电路及探头的不同而有所改变，以满足各种行业需求。

二、工作原理

当有金属通过探头时，金属中产生涡流，通过放大电路将被放大的输出信号送到控制回

路，产生控制信号，控制驱动电路输出，使本机报警指示输出、外接输出动作，达到利用金

属进入探头电磁场范围时所产生的微弱变化信号，通过工控数字电路对之进行分析处理并驱

动执行机构动作，从而排除危害金属。

三、JYG(GJT)-B-C型金属探测仪特点

1、探头采用PVC等外壳，防腐性能好，适用于现场恶劣的环境中，安装简便。

2、控制箱采用防尘结构，内外喷塑，防腐性能好。

3、可调品位、带速、矿种，数字设定，稳定性好，适用性强。

4、灵敏度调节智能化。

5、采用了多级抗干扰措施，有效地防止了误动作。

6、具有自检功能，方便调整和维护。

7、通用性强，产品升级换代简单。

8、能对各种磁性、非磁性物料进行探测。

四、技术指标

1、环境温度：-20℃—+40℃

2、相对湿度：≤85%RH

3、电源：220V±10% 50HZ

4、消耗功率：<60瓦

5、灵 敏 度：可调

6、适用带速：0.8～3.0m/s

7、控制输出：继电器接点，一对常开，一对常闭，接点容量0.3A、220V AC

8、控制箱尺寸：400mm×350mm×100mm

9、控制箱与探头之间电缆长度：≤5m（标准型）

注：灵敏度指标中，磁性金属以铁为代表，非磁性金属以铝为代表，其它金属灵敏度指

标略降。

订货须知：

1、注明输送带宽度及传感器是标准型还是加高型

2、注明物料成分及所需检测金属的性质和大小

3、安装金属探测仪的输送机皮带接头连接方式，是否有金属扣
