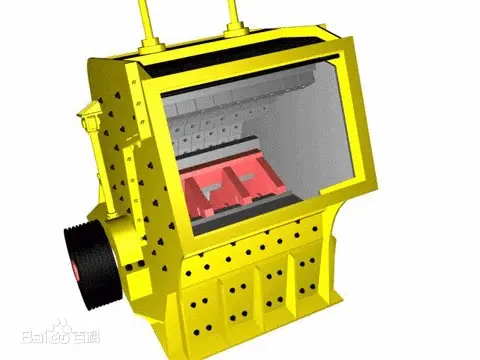

反击式破碎机因工作部件是反击板而得名，主要用于中、细矿石的进料粒度不超过500 mm，压缩强度小于350 MPa的各种矿石物料。反冲式破碎机是我公司吸收国内外先进技术，结合国内砂石行业的具体工矿条件，研制开发的新一代反击式破碎机。本设备是一种体积小、结构简单、破碎比大(可达40%)、耗能少、生产能力大、产品粒度均匀、且具有选择性碎矿作用，是一种极具发展前景的设备。
PF系列反击式破碎机工作原理
编辑 播报

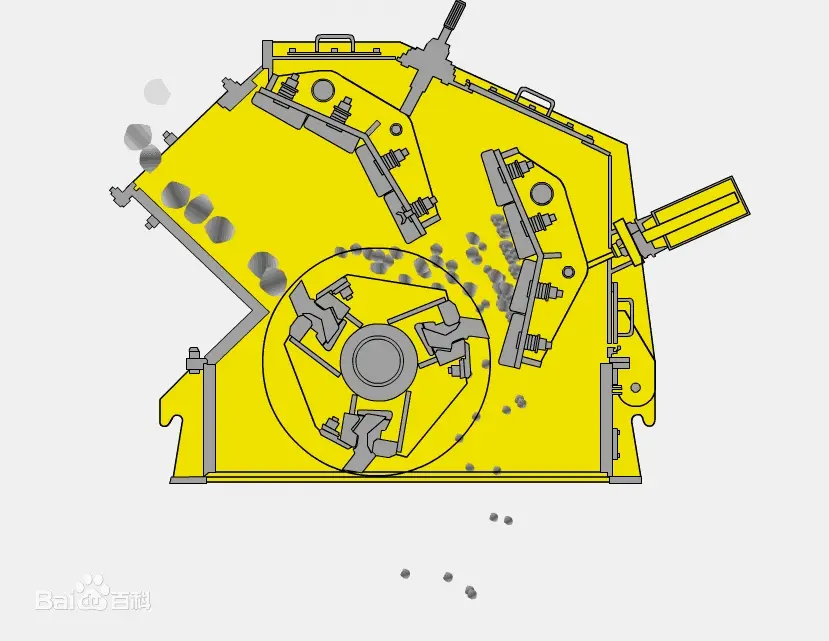

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。为了方便理解，粉碎设备工厂店用更直观的动态图来演示，具体如图《反击式破碎机工作原理》所示。
石料由机器上部直接落入高速旋转的转盘；在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、粉碎。
反击式破碎机技术参数
| 型号 |
规格
（mm） |
进料口尺寸
（mm） |
最大进料粒度
（mm） |
处理能力
（t/h） |
电机功率
（kw） |
外形尺寸
（长×宽×高）
（mm） |
| PF-1007 |
Φ1000×700 |
400×730 |
300 |
30-70 |
4P 37-45 |
2330×1660×2300 |
| PF-1010 |
Φ1000×1050 |
400×1080 |
350 |
50-90 |
4P 45-55 |
2370×1700×2390 |
| PF-1210 |
Φ1250×1050 |
400×1080 |
350 |
70-130 |
6P 110 |
2680×2160×2800 |
| PF-1214 |
Φ1250×1400 |
400×1430 |
350 |
80-180 |
6P 132 |
2650×2460×2800 |
| PF-1315 |
Φ1320×1500 |
860×1520 |
500 |
100-280 |
6P 200 |
3180×2720×3120 |
| PF-1320 |
Φ1300×2000 |
993×2000 |
500 |
140-380 |
6P 250 |
3220×3100×3120 |
| PF-1520 |
Φ1500×2000 |
830×2040 |
700 |
200-550 |
4P 315-400 |
3959×3564×3330 |
| PF-1820 |
Φ1800×2000 |
1260×2040 |
800 |
300-800 |
6P 630-710 |
4400×3866×4009 |
