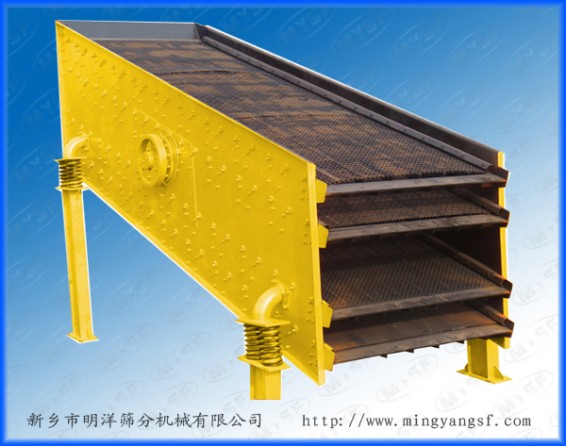

YK圆振动筛的介绍:
MYYK系列振动筛是在国内外先进筛机技术的基础上研制成的新型机种,分为单层和双层,激振力强,结构简单,维修方便快捷;柔性连接,运行平稳,筛分效率高、处理量大、寿命长、电耗低、噪音小。广泛运用砂石生产线、砂石厂、石料厂、选矿、选煤、电力、建材等部门对中等粒度物料进行分级用。
该类型筛机采用块偏心激振器及轮胎联轴器,具有结构先进,激振力强,噪音小,易于维修,坚固耐用等特点。
YK圆振动筛的工作原理:
电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。
选型及定货时请注明结构型式(座式、吊式)、筛网结构(棒条、编织、冲孔)、网孔尺寸、处理量、物料名称、入粒粒度。
YK圆振动筛特点
1.激振力强
2.采用块偏心作为激振力
3.筛分效率高
4.处理量大、寿命长
5.采用轮胎联轴器
6.柔性联接,运转平稳
7.结构简单
8.维修方便快捷
主要技术参数表:
型号
|
筛面 层数
|
筛面 面积 (m2)
|
筛面 倾角 (°)
|
筛孔 尺寸 (mm)
|
处理 能力 (m3/h)
|
振动 频率 (min-1)
|
双振幅 (mm)
|
电机 功率 (KW)
|
外型尺寸 (长×宽×高) mm×mm×mm
|
重量 (kg)
|
YK1225
|
1
|
3
|
15
|
5~50
|
20~100
|
970
|
7
|
5.5
|
2350×2300×1350
|
2050
|
YK1530
|
1
|
4.5
|
15
|
5~50
|
25~180
|
970
|
7
|
11
|
3080×2775×1660
|
3110
|
YK1545
|
1
|
6.75
|
20
|
5~50
|
30~250
|
730
|
8
|
11
|
4450×2775×2390
|
3990
|
2YK1545
|
1
|
6.75
|
20
|
5~50
|
30~250
|
730
|
8
|
15
|
4345×2910×3110
|
4650
|
3YK1545
|
3
|
6.75
|
20
|
5~50
|
30
|
