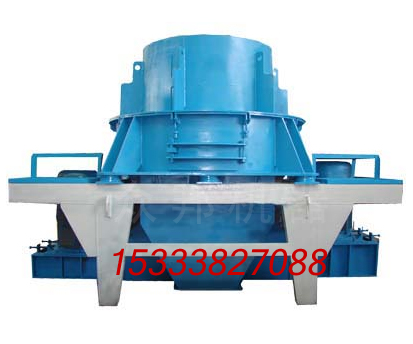

立式冲击破碎机(vertical impact crusher),直通冲击式破碎机俗称立式制沙机(立式制砂机)。是一种具有国际先进水平的高能低耗设备。本产品广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料及各种冶金矿渣等多种行业。
立式制沙机(立式制砂机)工作原理:
物料由进料斗进入冲击式破碎机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。
立式制沙机(立式制砂机)性能特点:
1.立式制沙机(立式制砂机)(sand making machine)实用性强:结构简单合理、自击式破碎,超低的使用费用;
2.立式制沙机(立式制砂机)高效节能:运转平稳、工作噪声小、高效节能、破碎效率高;受物料水分含量的影响小,含水量可达8% 左右;
3.立式制沙机(立式制砂机)高质量的易损件:易损件损耗低,所有易损件均采用国内外优质的耐磨材料,使用寿命长。少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件;
4.立式制沙机(立式制砂机)安装维修方便:叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量。生产过程中,石料能形成保护底层,机身无磨损,经久耐用。安装方式多样,可移动式安装;
5.立式制沙机(立式制砂机)功能强大:独特的轴承安装与先进的主轴设计,使本机具有重负荷和高速旋转的特点,具有细碎、粗磨功能;可靠性高、严密的安全保障装置,保证设备及人身安全;产品呈立方体,堆积密度大,污染小,可作石料整形机;涡流腔内部气流自循环,粉尘污染小。
冲击式制砂机:
相关设备:方大破碎机,方大洗石机,方大输送机,方大提升机,方大筛分设备,方大球磨机,方大选矿设备,方大磁选机,方大浮选机,方大重选设备,方大烘干机
联系方式:
免费咨询:400-0371-933
电话:13838159488/15333827088
手机:0371—88885185
QQ:1585426028
E-mail:hnfdsy2011@163.com
立式制沙机(立式制砂机)技术参数:
型 号
|
叶轮转速 (r/min)
|
较大入料 (mm)
|
功率 (Kw)
|
重量 (包括电机) (t)
|
处理量 (t/h)
|
外型尺寸 (mm)
|
PCL-600
|
2000-2470
|
30
|
55
|
7.5
|
20-35
|
2800×1500×2030
|
PCL-750
|
1500-2045
|
35
|
75
|
9.3
|
35-55
|
3300×1800×2440
|
PCL-900
|
1200-1685
|
40
|
2×55
|
12.6
|
55-100
|
3750×2120×2660
|
PCL-1050
|
1100-1430
|
45
|
2×(90-110)
|
17
|
90-160
|
4480×2450×2906
|
PCL-1250
|
850-1300
|
45
|
2×(132-180)
|
22.5
|
160-230
|
4563×2650×3716
|
PCL-1350
|
800-1185
|
50
|
2×(180-220)
|
26.5
|
200-360
|
5340×2940×3650
|
