管式螺旋输送机厂家探索市场新规则

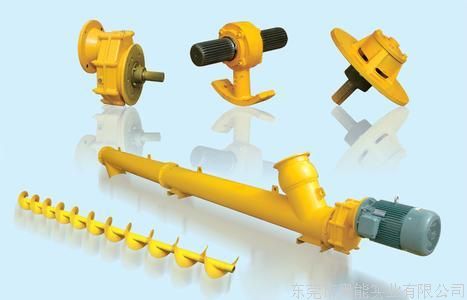

1.电机2.减速机3.法兰4.吊轴承5.螺旋管6.螺旋轴7.进料口8.出料口

管式螺旋输送机简介

    管式螺旋输送机是螺旋输送机的其中一种。可以做成有轴的也可以无轴的，根据客户所提供的数据而定。管式螺旋输送机与ls型螺旋输送机不同，它主要是用于输送水泥（混凝土搅拌站所用),粉煤灰  物料。管式螺旋输送机还广泛的适用于化工，粮仓、冶金方面所用。该机螺旋体直径小，转速高，输送量大，精度高，输送工况佳。驱动装置采用齿轮减速机，具有转矩大，噪音低，不渗油，寿命长，输送外壳采用优质无缝管，法兰连接。设备整体刚性好，承载能力大，在输送时，无论是水平输送，还是大倾角均可连续输送，且可随意选择工作位置和工作状态，拆装修理方便，安全可靠。

结构特征

圆管螺旋输送机型号可分为LSY螺旋输送机管式.LS型螺旋输送机，GX螺旋输送机,LC垂直螺旋输送机及WLS无轴螺旋输送机。规格和设计参数同比其他螺旋输送机，另外也可以根据用户需求定制不同种类规格的圆管螺旋输送机产品。

可根据不同的生产工艺要求,将螺旋输送机设计成

(1)、端部进料,端部出料；

(2)、中间进料,两端同时出料或两端轮换出料；

(3)、两端进料,中间出料；

(4)、端部或中间进料,另一端或两端轴向出料。

设备性能

高效率输送:　采用了新型的悬挂式中间吊轴承架,增大了物料运送空间,减少了物流阻力,加上小直径,高转速,变螺距等设计,确保顺畅,快速均匀料。

随意性布置:　外壳采有优质无缝钢管,通过法兰将各段连接为整体,无论是水平还是大倾角均可连续输送.可直接与配套设备连接固定,无需地基基础,充分利用空间,移动,拆装十分方便。

多元化联拉:　进,出料口可采用法兰连接,布袋连接,布袋吊杆连接,万向接口连接等多种形式。

可靠的密封:　外壳管的连接处设置了防渗水装置,工艺孔也经过精心改良,避免由于雨水渗入引起管内水泥结块而造成堵料,闷机事故的生。

毋需添加油:　由于采用了新颖的中间轴承材料, 既能减摩,耐磨又能自润滑,即使长期使用也 毋需加添润滑油,可避免油脂与水泥混合对轴套,轴所产生的副作用。

工作原理管状螺旋输送机也叫管式螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移完成输送工作的。头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。

特点（1）体积小、转速高、能够确保快速均匀输送。

（2）刚性好，密封好。外壳采用无缝钢管制作，端部采用法兰连接成一体。

（3）出料端设有清扫装置，整机噪声低，适应性强，进出料口位置布置灵活。

（4） 承载重量大、安全可靠。

（5）适应性强、安装维修方便、寿命长。

需要参数



型号：LSY100         螺旋体直径（mm):88           外壳管直径（mm)：114         允许输送角度：0-60        较大输送长度(m):8        较大输送能力（t/h）：6          输入功率（kw）L<7m：



型号：LSY120         螺旋体直径（mm):108        外壳管直径（mm)：133         允许输送角度：0-60        较大输送长度(m):8        较大输送能力（t/h）：12         输入功率（kw）L<7m：0.75-4



型号：LSY140         螺旋体直径（mm):140        外壳管直径（mm)：168         允许输送角度：0-60        较大输送长度(m):10      较大输送能力（t/h）：18         输入功率（kw）L<7m：



型号：LSY160         螺旋体直径（mm):163        外壳管直径（mm)：194         允许输送角度：0-60        较大输送长度(m):12      较大输送能力（t/h）：30         输入功率（kw）L<7m：



型号：LSY200         螺旋体直径（mm):187       外壳管直径（mm)：219          允许输送角度：0-60        较大输送长度(m):13      较大输送能力（t/h）：48          输入功率（kw）L<7m：3-11



型号：LSY250         螺旋体直径（mm):240       外壳管直径（mm)：273          允许输送角度：0-60        较大输送长度(m):14      较大输送能力（t/h）：80         输入功率（kw）L<7m：4-15



型号：LSY300         螺旋体直径（mm):290        外壳管直径（mm)：325         允许输送角度：0-60        较大输送长度(m):15      较大输送能力（t/h）：110       输入功率（kw）L<7m：



型号：LSY400         螺旋体直径（mm):360        外壳管直径（mm)：402        允许输送角度：0-60        较大输送长度(m):15       较大输送能力（t/h）：140       输入功率（kw）L<7m：7.5-22



型号：LSY500        螺旋体直径（mm):436        外壳管直径（mm)：480         允许输送角度：0-60        较大输送长度(m):16       较大输送能力（t/h）：180        输入功率（kw）L<7m：11-33



以上是沧州英杰机械阐述的管式螺旋输送机，如果您提供的数据符合以上要求，那么请选择沧州英杰机械制造的管式螺旋输送机，我们公司坚持以：做一品人，制一品机  为经营理念，伴随公司茁壮成长。如有意购买者请致电：0317-5660283  杨苗苗
