石灰石粉可掺入水泥产品！强制性国家标准提供石粉重要应用途径！

2023-12-25来源：环球破碎机网

2023年11月27日，市场监管总局（国家标准委）批准GB 175-2023《通用硅酸盐水泥》强制性国家标准，将于2024年6月1日起实施。其中，石灰石粉可作为主要混合材和替代混合材用于水泥产品中。

通用硅酸盐水泥作为结构性建筑的主要原材料，其质量的合格与否涉及建筑物的安全和人身、财产安全，此次发布的《通用硅酸盐水泥》国家标准，由原先标准的“条文强制性”修改成“全文强制性”，并且在具体标准要求上也有很多改善和提高。

据了解，本次为《通用硅酸盐水泥》标准的第七次修订，也是近17年来的首次修订，第六次修订是2007年11月9日。GB 175-2023版标准与2007版相比，除结构调整和编辑性改动外，主要技术也有一些变化。本次新修订的标准严格限定了水泥混合材料种类，仅有粒化高炉矿渣/矿渣粉、粉煤灰、火山灰质混合材料、石灰石和砂岩可作为混合材继续使用。

当前石灰石矿种是机制砂石生产的第一大矿种，其砂石产品的生产中不可避免的产生大量石灰石粉，加上目前大多数水泥企业都自有矿山，发展水泥业务的同时加工生产骨料，而制备砂石的“边角料”又可作为水泥中的混合材使用，对当前石灰石制备机制砂石产生的石粉综合利用问题提供了新途径。

本次修订的标准对水泥组分进行了细化和调整，对作为水泥混合材的石灰石，掺量和技术指标都做了严格规定。

新旧标准对比：

1、对水泥组分进行了细化和调整。

一直以来，人们把普通硅酸盐水泥称为小复合，之所以如此，两者不仅在混合材料掺量上存在递进关系，而且在混合材种类上也存在相似性：普通硅酸盐水泥的主要混合材种类、方式没有明确的限定，而复合硅酸盐水泥的主要混合材掺加方式为两种（含）以上。

为明确两者的差异，本次标准修订对此进行了调整：普通硅酸盐水泥的主要混合材料由符合本标准规定的粒化高炉矿渣/矿渣粉、粉煤灰、火山灰质混合材料组成，可以是一种主要混合材，也可以是两种或三种主要混合材；复合硅酸盐水泥的主要混合材料由符合本标准规定的粒化高炉矿渣/矿渣粉、粉煤灰、火山灰质混合材料、石灰石和砂岩中的三种(含)以上材料组成，其主要混合材不低于三种。

GB 175-2023《通用硅酸盐水泥》中的规定

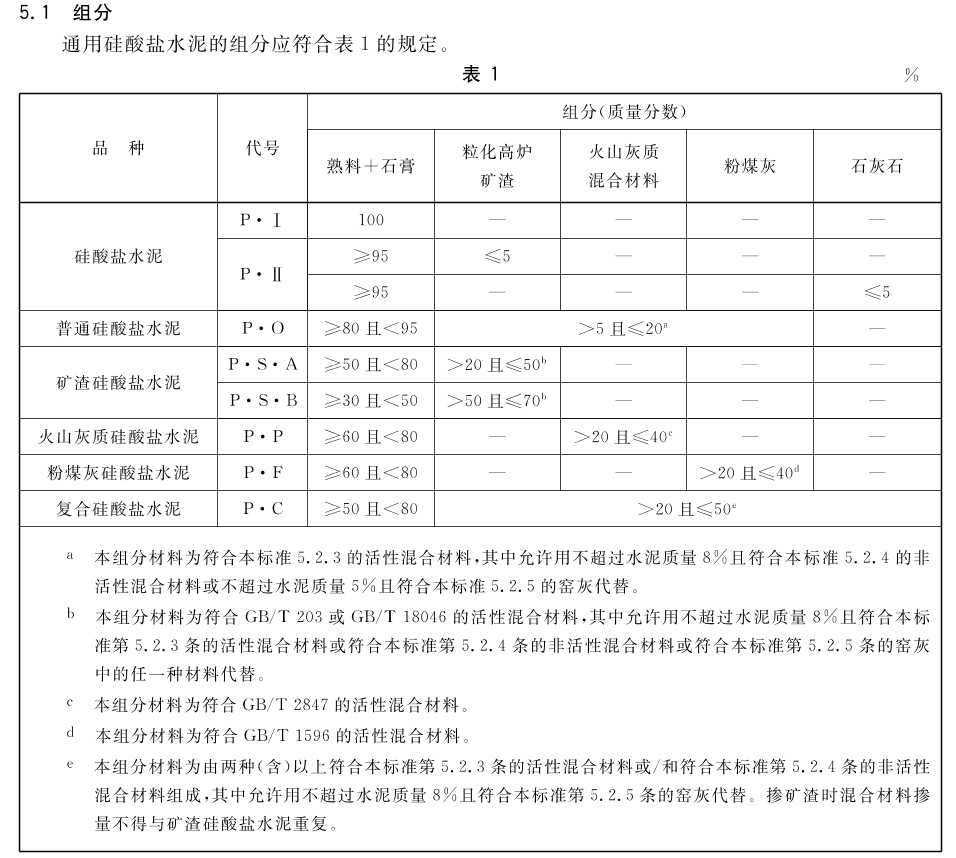

GB175-2007《通用硅酸盐水泥》中的规定

2、将普通硅酸盐水泥“其中允许用不超过水泥质量8%且符合5.2.4的非活性混合材料或不超过水泥质量5%且符合本标准5.2.5的窑灰中的代替”改为“0～5%”的“本替代组分为符合本标准规定的石灰石”。

3、将矿渣硅酸盐水泥“其中允许用不超过8%且符合本标准5.2.3的其他活性混合材料或符合本标准5.2.4的非活性混合材料或符合本标准5.2.5的窑灰中的任一种材料代替”改为“0～8%”的“本替代组分为符合本标准规定的粉煤灰、火山灰和石灰石”。

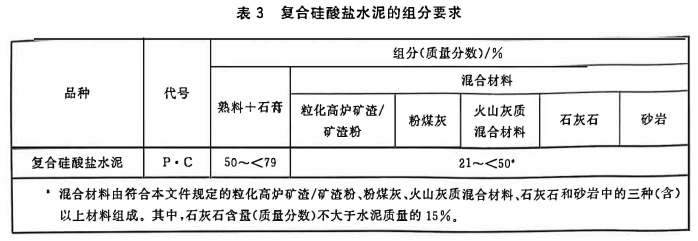

4、将复合硅酸盐水泥中的“本组分材料为由两种(含)以上符合本标准5.2.3 的活性混合材料或/和符合本标准5.2.4的非活性混合材料组成，其中允许用不超过水泥质量8%且符合5.2.5的窑灰代替”改为“混合材料由符合本标准规定的粒化高炉矿渣/矿渣粉、粉煤灰、火山灰质混合材料、石灰石、砂岩中的三种(含)以上材料组成。其中石灰石含量（质量百分数）不大于水泥质量的15%”。

5、取消了“活性混合材料”、“非活性混合材”和“窑灰”，列出了粒化高炉矿渣/矿渣粉、粉煤灰、火山灰质混合材料、石灰石和砂岩的技术要求。

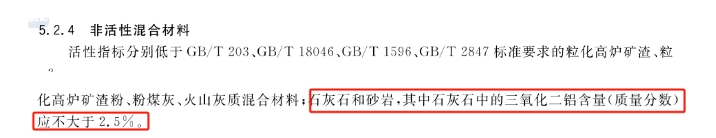

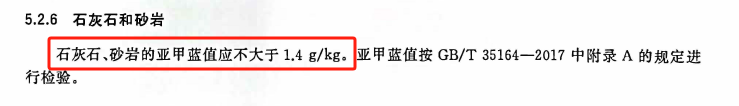

6、将“石灰石中的三氧化二铝（质量分数）应不大于2.5%”改为“石灰石、砂岩的亚甲蓝值不大于1.4g/kg。亚甲基蓝值按GB/T35164-2017附录A的规定进行检验”。
