平面回转筛是一种高标准的精细筛分机，它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成，该产品结构设计紧凑，主要有以下特征。

 （１）筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框由木质框架（化肥用不锈钢材质）和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用，另一方面对筛框起压紧作用，顶盖上有四个观察窗，可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成，它和顶盖形成一个封闭的结构，物料在其中得到充分的分级。

 （２）驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。

平面回转筛具有结构先进实用、性能稳定可靠、安装调试方便等优点，适用于各大小饲料加工企业，粮食、食品加工企业。

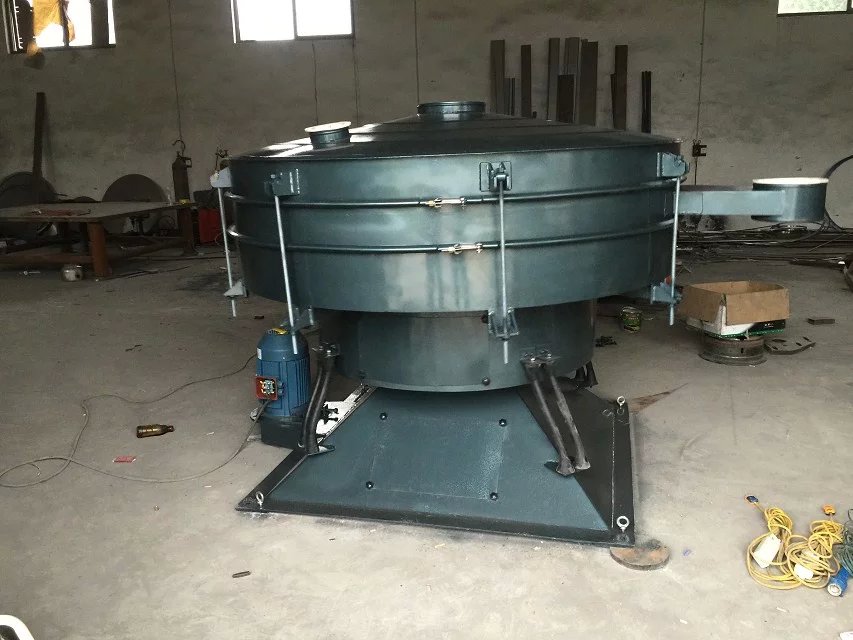

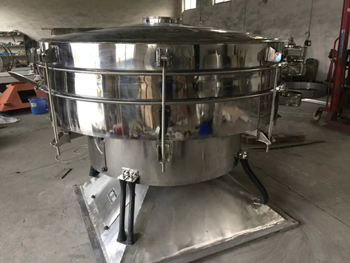

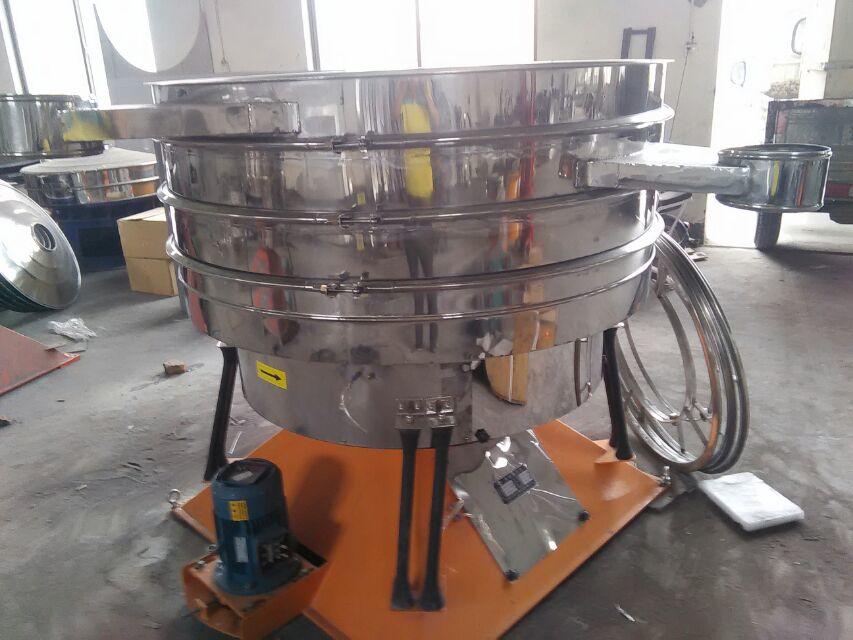

摇摆筛结构原理

按积木式结构原理设计开发，由一刚性曲柄轴驱动，并进行了动态平衡。在可调整倾角的刚性曲柄轴的驱动下，圆形的筛机体可实现三维空间运动，即在水平的圆周运动上叠加一个垂直方向的上下运动。振动的参数随旋转速度、曲柄偏心度、径向倾角和切向倾角的大小而变化。这种设计构造，使得其工作参数的组合可以无穷的多，从而使得被筛分的物料可以以所期望的速度在筛网层上运动，或者在期望的时间内滞留在筛网层上。筛机振幅及物料的加速度随曲柄偏心度的大小而变化，曲柄轴的切向倾角的大小决定着物料在筛网上作圆周运动的速度;曲柄轴的径向倾角决定着物料从筛网中央向边缘运动的速度;切向和径向倾角的相互作用导致被筛分的物料在筛网上作一种螺旋渐开线运动，物料在筛网上停留的时间，即筛分的精度和度量是由切向和径向倾角大小的组合比例来决定的。
