污泥回流泵安装操作规范；潜水回流泵用途及型号参数

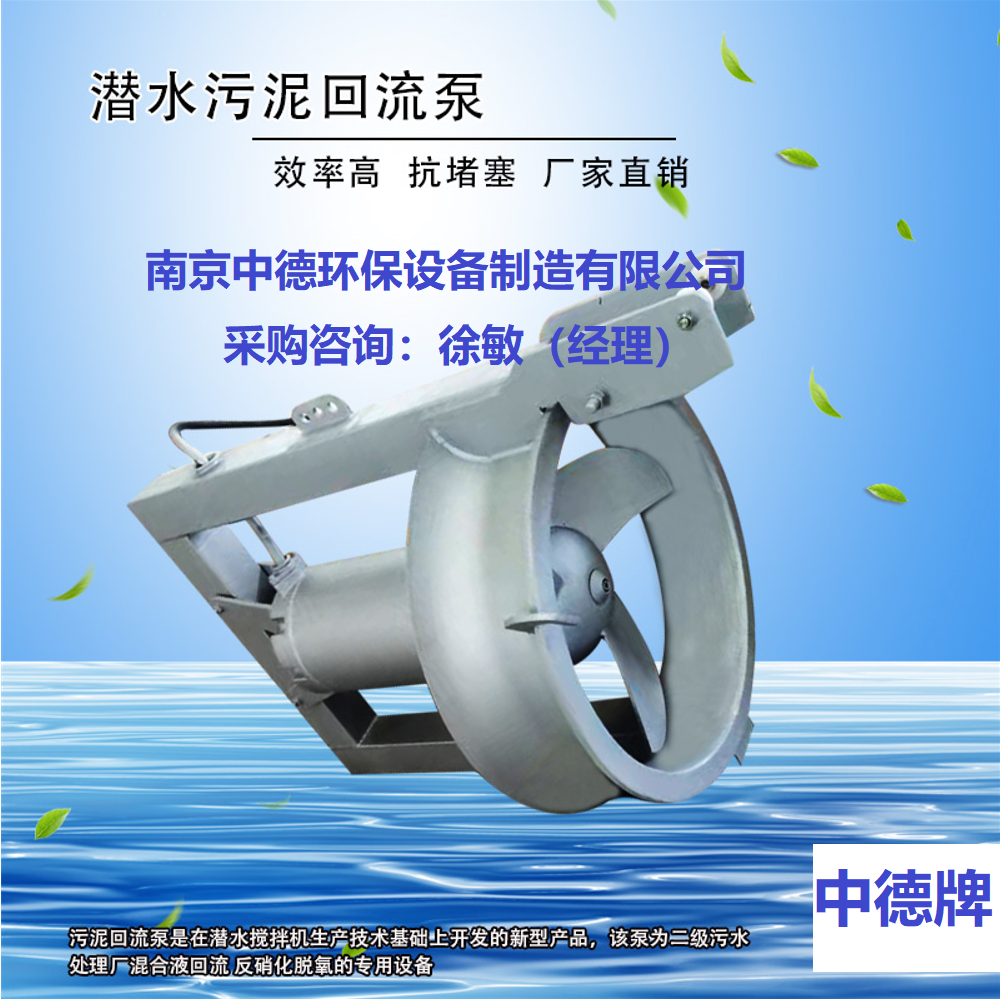

 QJB-W型污泥回流泵（污水回流泵、潜水回流泵）

潜水内回流泵由叶轮、潜水电机、导流罩、穿墙管、拍门、安装提升导杆、起吊钢绳、水下电缆、起吊架和手摇升降装置、角度转向装置、就地控制柜等组成。

潜水内回流泵转动平衡自如，无卡死、停滞、振动等现象；

潜水内回流泵作密封气压实验，实验压力为0.3MPa，历时5分钟无泄漏现象；

 潜水内回流泵采用双机械密封结构和唇形密封组成动密封系统，机械密封保证在25000小时内可靠运行而不需换；

潜水内回流泵在全浸没和潜水电机露出液面的条件下能连续工作，同时能保证在间隙运行和长期停止运行的情况下，一经开机仍能正常运行。

潜水内回流泵引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用硫化处理，以防电缆外皮破损，渗水至电机；

 潜水内回流泵其表面光亮，无污损、碰伤、裂痕等现象；

潜水内回流泵的油室内有足够的空间来容纳因温差引起的膨胀，并设有密封泄漏保护装置；

潜水内回流泵引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；

潜水内回流泵叶轮及转子采用动平衡试验，平衡精度为G6.3；

潜水内回流泵定子绕组内及上下轴承位置设有热保护开关，定子腔内设有密封泄漏保护装置。

潜水内回流泵的安装导杆能保证设备自由转动、升降、调节各种角度，提升和安装搅拌机也不必要把池子放空。

污泥回流泵/潜水回流泵常见用途：

  QJB-W型污泥回流泵/潜水回流泵是以潜水搅拌机为主机的潜水混合产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备，亦可用于地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。

污泥回流泵/潜水回流泵型号表示：

污泥回流泵/潜水回流泵常规型号参数：

污泥回流泵/潜水回流泵使用条件：

1、连续运行时，介质温度不高于40℃；

2、介质PH值为6-9。

3、潜没深度10m。

污泥回流泵/潜水回流泵结构简介：

主要由主机、导流筒、安装系统、穿墙管、拍门组成。主机结构采用混合型搅拌机的结构点；

导流筒的目的是为了形成好的流动状态；穿墙管和拍门是为了 地连通与疏导，并且在主机停止运行时，能很好地阻断两池间的连通。

污泥回流泵/潜水回流泵产品特点：

1、按微扬程大流量门设计，效率高；

2、主机采用冲压型结构，水力性能好，效率不错；

3、一体化吊装设备，可实现在水下快速安装维修；

4、内设漏电漏水及电机过载保护（报 ）装置，确保产品安全与可靠。

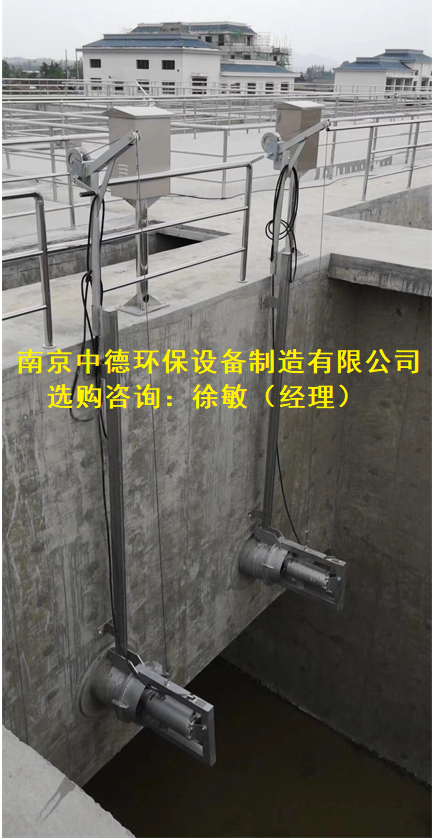

污泥回流泵/潜水回流泵安装系统示意图：页面规格报价不含安装系统价格。不含拍门价格。
