粉体设备球磨机组成部件解析

　　 球磨机由筒体、衬板、给料器、润滑系统、传动装置、轴承等组成。而且球磨机的种类很多，如节能球磨机，水泥球磨机，间歇球磨机等。但是这些设备的结构大体都是相同的。为了方便大家了解，下面对这些部件进行一下介绍：

　　筒体（图示1）：筒体是各种磨机的通用部分，圆形筒体由若干块儿厚度为十二到十五毫米的钢板焊接而成。其两端焊接有法兰盘，以便与铸钢的给料端盖排料端盖链接。

　　筒内装有可以更换的衬板，为了使衬板与筒体内壁紧密接触并缓冲钢球对筒体的冲击，在衬板与筒体内被之间敷有胶合板，为便于更换衬板和检查筒体内部状况，在筒体上开有入孔，入孔多为矩形，长度一般为三百五十到五百五十毫米。

　　给料部（图示7、8）：由带有中空轴颈的端盖联合给料器，扇形衬板，和轴颈内套，等部件组成，中空轴颈内套可防止给料磨损轴颈内表面，内套的内表面带有螺旋，有助于给料，给料器用螺栓固定在内套的端部，一般使用联合式给料器，其次是鼓式给料器和涡式给料器等等。

　　排料部（图示9）：由带有中空轴颈的端盖，格子衬板，衬块，中心衬板，和轴颈内套等零件组成，在端盖内壁上铸有八条放射性筋条，相当于隔板，每两根筋条之间有格子衬板，用衬块挤压固定，衬块则由螺钉穿过壁上的筋条固紧在端盖上，自球磨机设备中心部分，利用中心衬板的止口拖住所有格子衬板，中空轴颈的内套在排料格子的一端制成喇叭形叶片，以引导隔板淘起的矿浆顺着叶片流出，整个排料部位和给料部位度一样紧固在筒体法兰盘上。

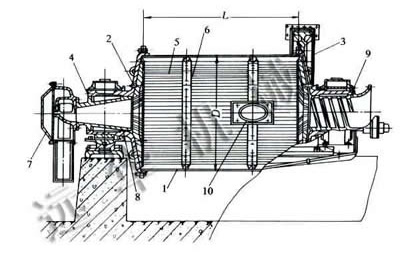

球磨机剖面图

1.筒体  2.端盖 3.大齿圈  4.轴承  5、6.衬板  7.给料器  8.给料管  9.排料管  10.入孔
