图文解析颚式破碎机设备偏心轴锥度轴承修复办法

2013-01-28来源：环球破碎机网
　　颚式破碎机既是最常见的破碎机也是目前应用最广的一种破碎机，颚式破碎机的优点众多，所以很受市场青睐，但是广大颚式破碎机用户应该都有遇到过“关于颚式破碎机偏心轴锥度轴承使用寿命短”的问题，虽然润滑和密封良好，但一般使用1000～1500小时轴承就出现故障。经检查发现，轴承易损坏的主要原因是轴套部位使用一段时间后会形成如图1(a)所示阶梯，轴套在轴上还未套紧，轴套端部即顶在阶梯上，致使轴套和轴不能形成紧配合。修复方法：
　　一、将阶梯位置的高出点磨去，用直尺放置观看无光线为准，如图1(b)。

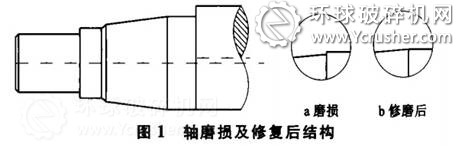

颚式破碎机设备轴磨损及修复后结构
颚式破碎机设备轴磨损及修复后结构

　　二、将轴承套喇叭口大端切除8～10mm。
　　三、由于偏心轴螺纹已损坏，无法用螺母紧固，现采用厚16m钢板用车床加工一个环圈，环圈内径和轴承套小端内径相同，外径同轴承套的螺母外圆相同。
　　四、环圈、螺母、轴承及套装配到位后，将环圈与轴分6点均布对称焊接，每段焊缝2 0mm。焊时要断续，不能让轴受热过大。
　　五、焊完后，将螺母向环圈拧紧，从而使轴承套反向移动和轴紧固，这点尤其重要。
　　六、最后将环圈与轴承套螺母用电焊分2点焊接，使螺母固定，焊缝长10mm即可。
　　轴承部位装配如下图所示

颚式破碎机设备轴承部件装配结构
颚式破碎机设备轴承部件装配结构

　　以后拆卸只要将焊点磨去即可，经过实践检验，采用此法后轴承使用寿命在一年以上，该改进方法是成功的。
