如何测量磁选设备的磁场强度

　　测量磁场强度的仪表有特斯拉计(以前称高斯计)和磁通计。特斯拉计使用方法简单，测量精度较高，是目前测量磁场强度的最常用仪表，因此主要介绍用特斯拉计测量磁场强度(或磁感应强度)。

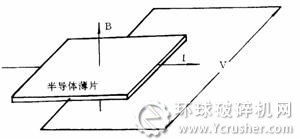

　　特斯拉计由表头和探头构成，探头内装有半导体薄片，当磁力线B沿垂直于半导体片大面的方向穿过，同时沿长或宽度方向通过电流I，则在与磁场和电流方向垂直方向的两个端面上产生电压V，这个现象称为霍尔效应，如图42所示。当电流I恒定时，电压V与磁场B的强度成正比，测出电压V，经转换，在表头刻度盘上刻出磁感应强度值，就可以直接读出探头所在处的磁感应强度值。

　　
图42霍尔效应

　　测量方法：为使测点的位置准确，在测量前应根据磁极形状制作测点样板(用有机玻璃板或木板)。把各测点位置画在样板上，在测点位置钻孔以备探头伸入孔内进行测量。测量内容一般包括：磁系不同位置各断面的磁场强度、每一断面上要测出磁极表

　　

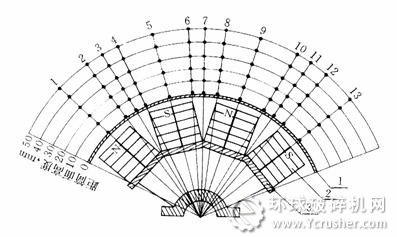

图43筒式磁选机磁场强度测量的测点位置示意图

　　关键点的磁场强度和距磁极一定距离的空间点的磁场强度等。例如，永磁筒式磁选机的磁场强度的测量方法如下：

　　(1)沿圆筒轴向选三个断面：其中一个选在正中间，另两个断面分别取在距两端各200mm处。
　　(2)在每个断面上要测出圆筒表面若干关键点的磁场强度，一般每个磁极的边缘和中间共3个点(磁系边缘2点不测)，极隙中间1个点，如果极数为n，则测点数N=[3n-2 (n-1)]=4n-3。如3极磁系为9个点，4极磁系为13个点，余类推。
　　(3)每个断面上各关键点上方距筒面一定距离测3～5个点。如距筒面10mm、20mm、30mm、40mm、50mm各点，如图43所示。
　　(4)圆筒表面所测各点的磁场强度平均值代表圆筒表面的磁场强度，同理，距筒面一定高度各点的磁场强度平均值代表该弧面的磁场强度。
进行测量之前，先将圆筒(及磁系)支起，高度以便于测量为适宜。

　　此时磁系垂直向下，但在圆筒外看不到磁极，测点位置定不准，可在圆筒外洒些铁粉，磁极边缘吸引铁粉较多，磁极形状就能显示出来。如果没有铁粉，亦可用铁钉找点，铁钉能直立于筒面的地方即是磁极中心(或极隙中心)，找到准确位置后用粉笔或毛笔打上标记，再逐点进行测量。

　　特斯拉计(高斯计)的使用方法和注意事项在仪表所带的说明书中有详细说明，按其说明书进行操作即可。
