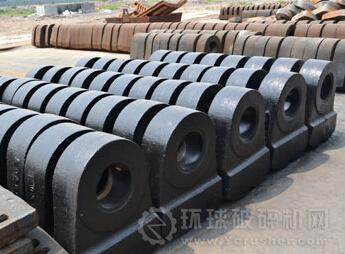

破碎机锤头

　　碳含量对钢的硬度、耐磨性、综合性能以及淬硬性都有较大的影响，设计时碳加入量为0.4%~0.55%。硅的主要作用是增加钢的回火稳定性，但含量过高时对冲击韧性不利，因此以0.8%~1%为宜。铬、锰均能提高钢的淬透性，有利于提高钢的耐磨性，但锰含量过高时对冲击韧性不利，以1%~1.5%为宜，而铬含量提高则使成本升高，因此一般控制加入量在1%~1.4%。钼能显著提高钢的淬透性，与铬同时使用可抵抗低温回火脆性的有害影响，其含量为0.3%~0.5%。稀土元素具有脱氧、脱硫、细化晶粒、消除魏氏体组织和净化钢水的作用，对提高钢的韧性尤为突出，因此加入量为0.25%~0.5%。铜可提高电极电位，增强材料的耐蚀性，尤其对湿磨工况下的耐磨件更为重要，其加入量为1.2%~1.4%。出于对工况条件的考虑，在锤头研制时各元素的加入量取上限，衬板研制时各元素的加入量取下限。硫、磷均为有害杂质，过高会引起脆性，因此设计含量控制均低于0.04%。
