新型V系列倾斜振动筛的技术革新分析

      简约不简单——振动筛也能这么玩。其结构的优化设计有效延长了振筛的寿命，保障生产效益的最大化，题记新型V系列倾斜振动筛的技术革新分析。

      振动筛广泛应用于矿山生产，是目前国内处理难筛物料的有效设备，其具有大振幅、大振动强度等工艺特点。矿用振动筛由于种类多、性能卓越可以满足多种生产的需要，已经被广泛的应用于冶金、矿山、电力、建材、化工等行业。但是在对读者的调研中，目前振动筛在运行和维修等方面仍存在着大量的问题，比如齿轮打齿、轴承温升过高、噪声大等，这类问题直接影响了振动筛的稳定性和使用寿命。此外，由于回笼过多导致重复破碎致使成本增加、石粉过多导致产量降低等严重影响了企业的生产效率，成为目前广大生产企业的主要困扰。

      本文精选了一款新型的V系列倾斜振动筛。此款振动筛可以很好的解决上述问题，在实践应用中得到了众多生产企业的广泛好评。

结构优化

——有效延长了振筛的服务寿命

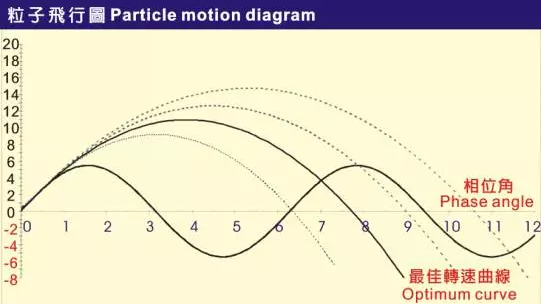

V系列振动筛是华宝经过不断的研究测试与改进，颠覆行业传统振动筛的新型振动筛。V系列振动筛适用于矿山、冶金、建材、煤炭、电力等矿用行业。适用范围广，筛分效率高，广泛应用于粗碎后的精物料筛分，也适用于作物料分流筛和最终产品的分级筛分，过筛率比较传统圆形及直线震动过筛更为高效。它采用单轴震动结构，经由实际运转中证明具有最佳粒子过筛方式：

1、翻滚利用本身重力移动；

2、循环负荷；

3、过筛效率佳；

4、数种振幅/转速之搭配应用范围广，由粗料到砂之筛选皆可适用。

耐久坚固的机身设计及传动轴部零件安装方式，不但适合任何重负载操作状况，更延长了振筛的服务寿命，为用户生产企业带来可观的利润：

1、一体式筛网支架；

2、铆钉式固定机身结构；

3、 轴承安装于轴环上。

性能优势

——精益设计保障用户利益最大化

1、 优质的结构、轴承无轴推

轴承安装于轴环上，主轴只用来传动动力，并借联轴器带动轴承与轴承座配重转动于轴环上，因此主轴并未受到轴承高速转动产生的热量，所以主轴无明显热胀冷缩现象，轴承无轴向推力负担，可增加轴承寿命。

2、 先进的震动机构

轴承安装于轴环，轴环锁结于机台三层夹板结构上，传动轴负责动力传运，此种设计，轴绕曲度最小，轴承寿命长，且具有省电特性（用电仅约传统振动筛的70%）、润滑好、低噪音，符合现今环保要求。

3、 最简单的筛选运动

V系列振动筛提供给最有效的筛分动作，从而增加生产企业的利润，本设计应用广，几乎大部分碎石行业皆采取此种倾斜式振动机。

4、 超强机身结构

V系列振动筛机台采用铆钉锁组立成一个坚固的箱体结构，机台边板使用高张力钢板制作而成，完全无焊接，一体式的筛网支架具有稳固的支撑力。本系列机身设计坚固耐用，适合重负荷筛分。

5、 橡胶弹簧

V系列振动筛巧用橡胶弹簧结构，在启动与停机时具有大幅降低噪音的特性。

6、 结构简单、容易保养

V系列振动筛较于水平式振动筛、倾斜式振动筛只有一条轴，不需要齿轮，结构简单，容易保养。

7、 万向接头传动动力

独特万向接头取代传统皮带轮传送动力方式，降低轴承负荷。

8、 应用范围广

相较于水平振动筛、倾斜式振动筛构造简单，容易维修保养，通过物料量更大，普遍应用于碎石、回收及矿物上筛选，适用范围广。

9、 操作维修平顺容易

①可更换式轴承座设计，可轻易现场更换轴承及其他零件，使维护保养更容易；

②配备橡胶弹簧，使启动、停机更平顺；

③采用万向接头，连接马达传动，使传动轴不受皮带张力影响而弯曲。

10、筛网支架设计

筛网支架采用拱型横梁设计，具有高强度、低绕曲度等特性。网面采用弧形设计，筛网利用压板固定可提供最高的筛网张力，筛料可均匀分布于网面上。

11、特殊横梁结构

横梁采用U型结构，避免石料筛落时麻损横梁，杜绝因磨损而断横梁现象。

12、可更换转速

四级不同转速，可根据需求不同调整转速。

编辑小结：

生产实践证明，振动筛看似结构简单，但对工艺设计却有着极高的要求。目前许多不不具备研发实力的设备企业仿制出来的振动筛虽然价格低廉，但是在日后的生产和维护中却会给生产企业带来诸多后续的问题。广大生产企业切不可为了节约采购或维修成本而选用不合格的机型。

华宝矿机推出的新型V系列倾斜振动筛与传统振动筛比较而言，对振动筛整体结构及细节都进行了优化设计，更好地满足了生产的需要，可以成为广大矿山企业的理想选择。（本文中涉及的案例及产品信息，均由广州华宝矿山设备有限公司提供。400-862-8618）

配图
