2011年中国破碎机行业实用新型专利统计报告

一种炼焦精煤的破碎系统
申请号/专利号： 201020663385
一种炼焦精煤的破碎系统，包括储煤场，储煤场内的精煤经过输煤皮带送到破碎机内，破碎后的精煤经过输煤皮带送入到粉煤储仓内，在储煤场与破碎机之间还设置有精煤分级筛选装置，储煤场、分级筛选装置、破碎机和粉煤储仓通过输煤皮带依次连接，分级筛选装置还通过输煤皮带与粉煤储仓连接。本实用新型有以下优点：由于增加了分纺筛选装置，可以将精煤进行筛分，将过小不利于炼焦的煤粉输送到煤粉仓，将适合炼焦的煤粒直接输送到粉煤储仓供炼焦使用，将较大颗粒的精煤输送到破碎机内破碎，由于适合炼焦的煤粒和达小的煤粒不用经过破碎机，这样不但提高了破碎机的破碎能力，同时也避免了适合炼焦的煤粒和达小的煤粒再次破碎而产生过多过小的不适合炼焦用的精煤粉，提高了炼焦工序中精煤的利用率，降低了成本。
申请日： 2010年12月16日
授权公告日： 2011年07月27日
申请人/专利权人： 河南省顺成集团煤焦有限公司
申请人地址： 河南省安阳市安阳县铜冶镇南工业路
发明设计人： 王新顺;李德新;魏荣锋;王文科

圆锥式破碎机的主轴与动锥体的连接结构
申请号/专利号： 201120115586
本实用新型公开了一种圆锥式破碎机的主轴与动锥体的连接结构，它包括圆锥式破碎机的主轴（１）和动锥体（２），在主轴（１）上套接有胀紧套（３），动锥体（２）通过胀紧套（３）连接在主轴（１）上。本实用新型通过采用胀紧套来连接主轴和动锥体，制作主轴是就可将其制作为常规圆柱轴，这样在既可降低加工难度和精度，节约成本，又方便两者的安装及其后续维修；同时因主轴与动锥体是整机的心脏部分，采取胀紧套连接可以增加连接结构的可靠性，对整机的排料性能及寿命均可大幅度提升。
申请日： 2011年04月19日
授权公告日： 2011年09月07日
申请人/专利权人： 贵州成智重工科技有限公司
申请人地址： 贵州省贵阳市金阳新区新筑东路23号
发明设计人： 朱东敏;刘劲松;未晓辉;桂宇;李建华

一种圆锥式破碎机的偏心套车削工装
申请号/专利号： 201120136221
本实用新型公开了一种圆锥式破碎机的偏心套车削工装，它包括一块上法兰块和一块下法兰块，上法兰块和下法兰块之间可拆卸连接有若干根拉杆，上法兰块的下端面上设有上偏心圈，下法兰块的上端面上设有下偏心圈，上偏心圈与下偏心圈线同轴，上偏心圈与下偏心圈的轴线与上法兰块和下法兰块的轴线相离并呈角度α，α＝０．３°－１．２°。实际使用时，把偏心套的底端置于下法兰块的下偏心圈内，并把上法兰块的上偏心圈套在偏心套的顶端上，通过拉杆把上法兰块和下法兰块拉紧，使偏心套夹紧在上法兰块和下法兰块之间，使偏心套的外圆轴线与车床的刀架轴线相离并呈角度α，即可方便的对偏心套的内圆周面进行车削加工，并使偏心套的内圆周面的加工精度得到保证。
申请日： 2011年05月03日
授权公告日： 2011年12月14日
申请人/专利权人： 浙江钛山重工机械有限公司
申请人地址： 浙江省绍兴市上虞市道墟镇积山村
发明设计人： 阮伟鑫;王宏伟;阮连娟

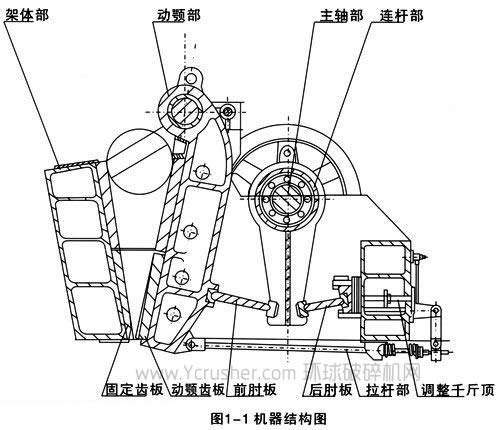

一种具有单轴双曲柄摇杆机构的鄂式破碎机
申请号/专利号： 201120107164
本实用新型公开了一种具有单轴双曲柄摇杆机构的鄂式破碎机，包括机架、固定颚板、活动颚板、前曲柄摇杆机构、后曲柄摇杆机构和传动轮，前曲柄摇杆机构包括前动颚、前肘板和偏心驱动轴；后曲柄摇杆机构包括后动颚、后肘板和偏心驱动轴；前、后动颚共同枢接在偏心驱动轴上；前肘板一端枢接在前动颚后侧下方，另一端枢接在后动颚前侧下方，后肘板一端枢接在后动颚后侧下方，另一端枢接在机架上；活动颚板固定连接在前动颚上与固定颚板对峙形成破碎腔。本实用新型其显著的效果是将动颚下部水平运动行程以排放物料为主要功能提升为以破碎为主要功能，使一台破碎机设备具有了二级破碎的功效。
申请日： 2011年04月13日
授权公告日： 2011年12月07日
申请人/专利权人： 义乌市黑白矿山机械有限公司
申请人地址： 浙江省金华市义乌市上溪镇四通路36号
发明设计人： 朱兴良

一种圆锥式破碎机的传动轴与皮带轮联接结构
申请号/专利号： 201120136238
本实用新型公开了一种圆锥式破碎机的传动轴与皮带轮联接结构，包括皮带轮与传动轴，皮带轮的中心具有轴孔，传动轴的连接段置于轴孔内，皮带轮的靠近外端的中心还具有一个胀套腔，胀套腔内设有一个胀紧套。皮带轮的外端固定有一块压板，压板的中心通过连接螺栓与传动轴的轴头相连。通过设在胀套腔内的胀紧套把传动轴与皮带轮连接起来，省却了传统连接结构中的键槽与键销，具有对中精度高；安装、调整、拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏等优点，此外，通过在皮带轮外端固定的压板，避免了杂质进入胀套腔，污染胀紧套。
申请日： 2011年05月03日
授权公告日： 2011年10月26日
申请人/专利权人： 浙江钛山重工机械有限公司
申请人地址： 浙江省绍兴市上虞市道墟镇积山村
发明设计人： 阮海祥;阮连娟;王宏伟

液压马达驱动矿用井下破碎机
申请号/专利号： 201120115341
一种液压马达驱动矿用井下破碎机，包括电机、破碎轴组、可双向变量的恒功率液压泵、油箱和定量液压马达，液压泵通过弹性联轴器与电机输出轴连接，液压泵、油箱及液压马达之间分别通过油管路相互连通，通过闭式的液压系统传递给定量液压马达，液压马达通过内花键与破碎轴组连接。本实用新型通过电机机械能转化为油液压力能，液压马达体积小、重量轻，运动惯量小，当频繁起停，大起动扭矩、需要调速场合及反转时对破碎轴组影响小。
申请日： 2011年04月19日
授权公告日： 2011年12月07日
申请人/专利权人： 南京六合佳源矿山设备有限公司
申请人地址： 江苏省南京市六合区雄州街道泰山路78号
发明设计人： 林伟;魏建新;韩睿;夏宜梅;杨世春;黄子超;熊俊;冯刚

圆锥式破碎机的干油密封结构
申请号/专利号： 201120116951
本实用新型公开了一种圆锥式破碎机的干油密封结构，其包括密封环、弹簧、躯体部、瓦架部、橡胶条和注油孔道，密封环安装于瓦架部和躯体部之间，弹簧位于密封环的下方，橡胶条位于弹簧的两侧且位于密封环的下方，注油孔道位于橡胶条的下方。本实用新型圆锥式破碎机的干油密封结构可阻止灰尘从底部进入圆锥式破碎机内部，又可随时补充密封环内的干油。
申请日： 2011年04月20日
授权公告日： 2011年07月27日
申请人/专利权人： 上海杰弗朗机械设备有限公司
申请人地址： 上海市嘉定区浏翔公路4918号
发明设计人： 夏新晖;薛永健

破碎机多锤头时序可调控制电路板
申请号/专利号： 201020642188
本实用新型涉及破碎机多锤头时序可调控制电路板，包括主板电路和八路驱动电路，八路触发电路用于将八路延时上升脉冲信号以及八路延时下降脉冲信号经过锁存器后生成八路上升电磁阀控制信号以及八路下降电磁阀控制信号，驱动电路包括上升控制单元和下降控制单元，上升控制单元用于在八路上升电磁阀控制信号为高电平时驱动上升电磁阀动作，下降控制单元用于在八路下降电磁阀控制信号为高电平时驱动下降电磁阀动作。本实用新型解决了现有的破碎机多锤头时序可调控系统操作繁琐的技术问题，本实用新型具有提高路面破碎效率、有效防止拖锤、保护液压管道免浪涌冲击等的优点。
申请日： 2010年12月03日
授权公告日： 2011年08月31日
申请人/专利权人： 陕西宇航科技工业公司
申请人地址： 陕西省西安市灞桥区田王街特字一号
发明设计人： 卢江合;贾然;张联利;李惠军

一种辊式破碎机辊轴的辊套
申请号/专利号： 201020694811
本实用新型公开了一种辊式破碎机辊轴的辊套，包括辊套套体和位于辊套套体表面的若干辊齿，其特征是：所述辊齿齿面为至少两个不同曲率的弧面过渡而成的曲面。所述辊齿的齿尖设有堆焊／镶嵌层。所述辊齿的包络角α为４０°～６０°，相邻辊齿间的夹角β为２０°～３０°；各辊齿的包络角α相等或不相等，相邻辊齿间的夹角β相等或不相等。本实用新型，辊齿齿面外形由两个或多个不同曲率的弧面组成，使作用于物料上的挤压与剥削的力更为复杂，符合物料磨蚀后的最终成型面机理，提高了物料破碎挤压的精确性，使物料破碎效果达到最佳，符合磨损面最终形状，更适合用于辊式破碎机。辊齿齿尖部位根据辊套基体材质的不同可以通过局部堆焊、镶嵌等工艺加强齿尖部位的抗磨损能力。
申请日： 2010年12月31日
授权公告日： 2011年08月10日
申请人/专利权人： 南京凯盛国际工程有限公司
申请人地址： 江苏省南京市鼓楼区汉中门大街303号
发明设计人： 徐靖;陈新平;李安平

一种圆锥式破碎机的出料口调节机构
申请号/专利号： 201120136233
本实用新型公开了一种圆锥式破碎机的出料口调节机构，包括机架和主轴，主轴的下部套设在一个偏心套组件内，主轴的底部置于一个球面轴承座上；机架的内表面固定有定锥衬板，主轴上固定有一个动锥衬板，定锥衬板动锥衬板围成一个破碎腔，球面轴承座的下方有一个油缸，球面轴承座的底端与活塞相固定。采用了本实用新型的圆锥式破碎机的出料口调节机构，可以通过油缸的活塞升降，带动主轴向上下移动，进而带动动锥衬板上下移动，使破碎腔的出料口调整到设定的大小，由于出料口的调节是靠油缸来实现的，所以出料口调节时，不必把破碎机关机，此外，通过油缸带动动锥衬板上升，可以被偿动锥衬板和定锥衬板的磨损而引起的出料口变大。
申请日： 2011年05月03日
授权公告日： 2011年12月07日
申请人/专利权人： 浙江钛山重工机械有限公司
申请人地址： 浙江省绍兴市上虞市道墟镇积山村
发明设计人： 王宏伟;阮连娟;阮海祥

新型圆锥式破碎机下料斗
申请号/专利号： 201120111924
新型圆锥式破碎机下料斗，提供了一种便于回收利用的新型破碎机用机械配件，它包括下料斗机构、调整固位机构以及破碎机构，所述的下料斗机构包括下料斗本体、固定衬板，在下料斗本体的上部和下部均有一锥形斗结构，其中上部的下料斗可以由已经报废但穿孔尚不严重的衬板制成，便于产品配件回收利用。本实用新型加工方便，回收容易，且能循环装配使用，便于大规模推广使用。
申请日： 2011年04月16日
授权公告日： 2011年09月07日
申请人/专利权人： 湖南湘冶机械制造有限公司
申请人地址： 湖南省长沙市长沙经济技术开发区漓湘东路9号
发明设计人： 李明;李介琴;李定胜;周敏;李湘雨

井下高水矿山废石破碎系统
申请号/专利号： 201120016805
井下高水矿山废石破碎系统，包括振动放矿机、鄂式破碎机、脱水浆振动筛、复合式破碎机、胶带运输机、分级振动筛、骨料储存料仓和除尘设备，所述振动放矿机与鄂式破碎机通过胶带运输机相连接，所述鄂式破碎机与脱水浆振动筛通过胶带运输机相连接，所述脱水浆振动筛与复合式破碎机、骨料储存料仓通过胶带运输机相连接，所述复合式破碎机与分级振动筛通过两条胶带运输机相连接，所述分级振动筛和骨料储存料仓通过胶带运输机相连接，所述鄂式破碎机、脱水浆振动筛、复合式破碎机、胶带运输机和分级振动筛上均安装有除尘设备，本实用新型解决了井下破碎除尘问题，节能环保，破碎过程中不堵塞破碎机。
申请日： 2011年01月19日
授权公告日： 2011年10月12日
申请人/专利权人： 湖南有色冶金劳动保护研究院;湖南宝山有色金属矿业有限责任公司
申请人地址： 湖南省长沙市雨花区井奎路31号
发明设计人： 袁梅芳;黄建旗;李志超;刘伟强;郭世伟;邓家军;李印洪;曹哓平;姚银佩;邓发松;张国祥

带有柔性密封装置的破碎机
申请号/专利号： 201120068372
本实用新型属于采矿设备技术领域，尤其是涉及一种带有柔性密封装置的破碎机。包括破碎机锥体、锥体衬板、破碎机主轴、齿轮箱防护罩，其特征在于破碎机锥体的底部通过螺栓与圆环底盘做固定连接，此圆环底盘的上表面设有环形凹槽，在齿轮箱防护罩的外表面套接一个底部设有凸台的筒状密封件，此筒状密封件的凸台与环形凹槽相匹配。筒状密封件为橡胶密封件，此橡胶密封件的硬度为６０±３。本实用新型结构简单，成本低，密封效果好。延长破碎机转动部件和油泵的使用寿命。
申请日： 2011年03月16日
授权公告日： 2011年12月07日
申请人/专利权人： 鞍钢集团矿业公司
申请人地址： 辽宁省鞍山市铁东区二一九路39号
发明设计人： 孙尚文;张宝才

一种破碎机变频控制装置
申请号/专利号： 201020655317
一种破碎机变频控制装置，由主电路调节部分和保护控制部分组成，主电路调节控制部分是由输入端（Ｌ１、Ｌ２、Ｌ３）、电流表Ａ、主电源断路器ＱＦ、接线端子、电度表、变频器、破碎机主电机Ｍ组成；保护控制部分连接在主电路上，可以在额定电流以内并保证电机高转矩输出（重载启动），满足各种工作条件下电动机的启动需要，整个启动过程平稳、安全、安静，完全消除了电流对电网、电动机及设备的冲击，能根据破碎机的负载变化快速调整风机的输入电压，强制降低破碎机电流并确保电动机高效运行，可节省电能３０％以上。
申请日： 2010年12月13日
授权公告日： 2011年08月03日
申请人/专利权人： 王海平
申请人地址： 河南省鹤壁市山城区石林乡小寨沟村3号院
发明设计人： 王海平

煤矿井下顺槽用破碎机
申请号/专利号： 201120115570
本实用新型公开的一种煤矿井下顺槽用破碎机，包括破碎腔体，还包括液压系统和破碎组件，破碎组件包括相连的液压悬臂和液压破碎器，液压系统分别与液压悬臂和液压破碎器连接。液压悬臂安装在液压回转组件上，破碎腔体内设有隔栅板。将破碎腔体安装在破碎底槽上，操纵悬臂上的油缸使液压破碎器准确定位在待破碎煤、矸石上，然后操纵液压破碎器的稿钎上下往复运动，实现对大块煤、矸石的冲击破碎。本实用新型采用全液压操作，液压系统稳定，操作方便，定位准确可靠；破碎机工作方式为间歇式工作，根据转载机溜槽中被挡煤、矸石的情况可以进行适时破碎。与锤式破碎机相比，功率小，且不需要连续运行，非常适合煤质软、矸石少的矿井使用。
申请日： 2011年04月19日
授权公告日： 2011年10月26日
申请人/专利权人： 山西晋城无烟煤矿业集团有限责任公司
申请人地址： 山西省晋城市城区北石店镇晋煤集团
发明设计人： 杨继忠;闫振东;张豫;武昆昆;赵强;刘前坤;高建光;丁广军;周全胜
